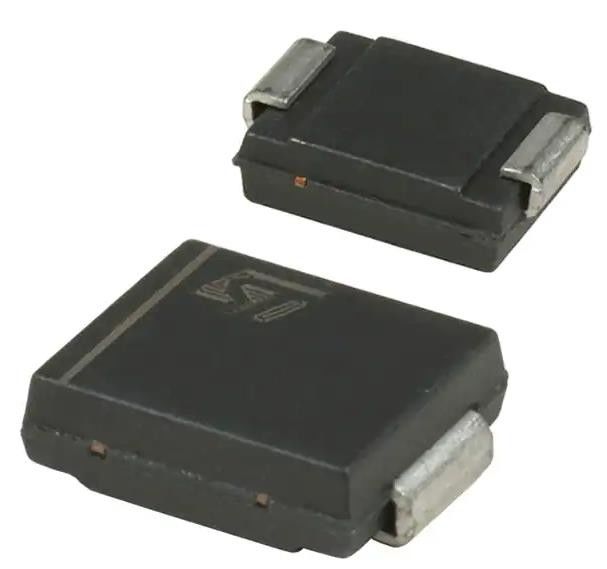

SM15T22AY 39.3V Klem 254A (8/20μs) Ipp Tvs Diode oppervlakte montage SMC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SM15T22AY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Type: | Zener | Eenrichtingskanalen: | 1 |
|---|---|---|---|
| Spanning - Omgekeerde afstand houden (type): | 18.8V | Spanning - Doorslag (Min): | 20.9V |
| Voltage - (Maximum) Vastklemmen @ Ipp: | 39.3V | Stroom - Piekpuls (10/1000µs): | 254A (8/20μs) |
| Vermogen - Piekpuls: | 1500W (1,5kW) | De Bescherming van de machtslijn: | - Nee, niet echt. |
| Toepassingen: | Vervaardiging van auto's | Werktemperatuur: | -40°C ~ 150°C (TJ) |
Productomschrijving
SM15T22AY 39.3V Klem 254A (8/20μs) Ipp Tvs Diode oppervlakte montage SMC
Specificaties vanSM15T22AY
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | STMicro-elektronica |
| Reeks | Automobilerij, AEC-Q101, SM15TY, TRANSILTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Zener |
| Eenrichtingskanalen | 1 |
| Spanning - omgekeerde standoff (type) | 18.8V |
| Spanning - afbraak (min) | 20.9V |
| Spanning - Klem (max) @ Ipp | 39.3V |
| Stroom - Piekpuls (10/1000μs) | 254A (8/20μs) |
| Vermogen - Piekpuls | 1500W (1,5kW) |
| Bescherming van elektriciteitslijnen | - Nee, niet echt. |
| Toepassingen | Vervaardiging van auto's |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | DO-214AB, SMC |
| Verpakking van de leverancier | SMC |
| Basisproductnummer | SM15T22 |
Kenmerken vanSM15T22AY
• AEC-Q101 gekwalificeerd
• Piekimpulsvermogen: 1500 W (10/1000 μs) en 10 kW (8/20 μs)
• Stand-offspanningsbereik van 5,8 V tot 70 V
• Eenrichtings- en tweerichtingstypen
• lage lekstroom: 0,2 μA bij 25 °C en 1 μA bij 85 °C
• Werktemperatuur: 150 °C
• Hoog vermogen bij Tj max.: tot 1250 W (10/1000 μs)
• Loodbewerking: matte tinplaat
Toepassingen vanSM15T22AY
De SM15TY-serie is ontworpen om gevoelige automobielcircuits te beschermen tegen in ISO 7637-2 gedefinieerde overspanningen en tegen elektrostatische ontladingen volgens ISO 10605.
Milieuclassificaties en exportclassificaties vanSM15T22AY
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
