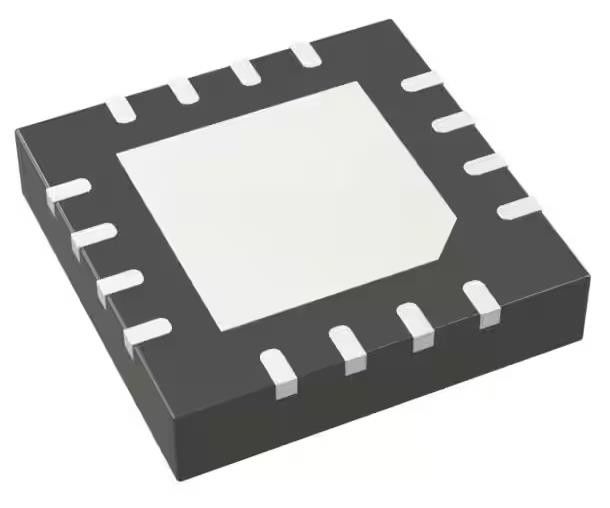

AD8363ACPZ-R7 RF Detector IC Cellulair 50Hz ~ 6GHz -50dBm ~ 0dBm ± 0,5dB 16-WQFN
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AD8363ACPZ-R7 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Frequentie: | 50 Hz ~ 6 GHz | Rf-Type: | Cellulaire, GSM, CDMA, W-CDMA |
|---|---|---|---|
| Inputwaaier: | -50 dBm ~ 0 dBm | Precisiteit: | ±0.5dB |
| Spanning - Voeding: | 4.5V ~ 5.5V | Stroom - aanbod: | 60 mA |
| Montage-type: | Oppervlakte | Pakket / doos: | 16-WQFN Blootgesteld Stootkussen, CSP |
Productomschrijving
AD8363ACPZ-R7 RF Detector IC Cellulair 50Hz ~ 6GHz -50dBm ~ 0dBm ± 0,5dB 16-WQFN
Specificaties vanAD8363ACPZ-R7
| TYPE | Beschrijving |
| Categorie | RF en draadloos |
| RF-detectoren | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Frequentie | 50 Hz ~ 6 GHz |
| RF-type | Cellulaire, GSM, CDMA, W-CDMA |
| Invoerbereik | -50 dBm ~ 0 dBm |
| Precisiteit | ±0,5 dB |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Stroom - aanbod | 60 mA |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-WQFN Exposed Pad, CSP |
| Verpakking van de leverancier | 16-LFCSP (4x4) |
| Basisproductnummer | AD8363 |
Kenmerken vanAD8363ACPZ-R7
*Precieze omzetting van rms naar dc van 50 Hz naar 6 GHz
*Eenvoudig ingangsdynamisch bereik van > 50 dB
*Geen balun- of externe ingangsinstelling vereist
*Waveform en modulatie onafhankelijke RF-vermogen detectie
*Lineaire uitslag in decibel, gescaald: 52 mV/dB
*Logconformiteitsfout: < ± 0,15 dB
*Temperatuurstabiliteit: < ± 0,5 dB
* Spanningsbereik: 4,5 V tot 5,5 V
*Temperatuurbereik: -40°C tot +125°C
*Activiteit tot 1,5 mW
*Kleine voetafdruk, 4 mm × 4 mm, LFCSP
Toepassingen vanAD8363ACPZ-R7
*Linearisatie/besturingslussen van de vermogenversterker
*Multi-Standard, Multi-Carrier draadloze infrastructuur (MCGSM, CDMA, WCDMA, TD-SCDMA, WiMAX, LTE)
*Streamervermogensregeling
* Signaalsterkte van de zender (TSSI)
*RF-instrumentatie
Milieuclassificaties en exportclassificaties vanAD8363ACPZ-R7
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
