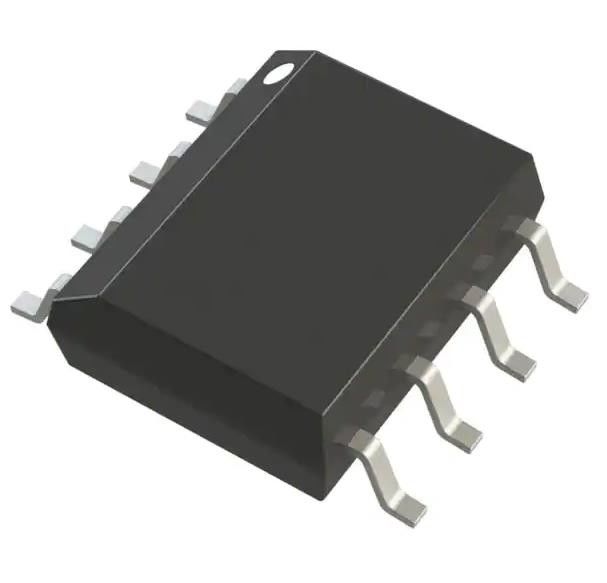

AD797ARZ-REEL Versterker voor algemeen gebruik 1 Circuit 8-SOIC
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AD797ARZ-REEL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Versterkertype: | Algemeen doel | Aantal circuits: | 1 |
|---|---|---|---|
| Outputtype: | - | Zwenksnelheid: | 20V/µs |
| Het Product van de aanwinstenbandbreedte: | 110 Mhz | -3db bandbreedte: | 8 MHz |
| Huidig - Bias Ingevoerd: | 250 nA | Voltage - Ingevoerde Compensatie: | 25 µV |
Productomschrijving
AD797ARZ-REEL Algemene versterker 1 Circuit 8-SOIC
Specificaties vanAD797ARZ-REEL
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Versterkers | |
| Instrumenten, OP-versterkers, bufferversterkers | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Versterkertype | Algemeen doel |
| Aantal circuits | 1 |
| Uitvoertype | - |
| Slew Rate | 20 V/μs |
| Gewinbandbreedteproduct | 110 MHz |
| -3 dB bandbreedte | 8 MHz |
| Stroom - Input Bias | 250 nA |
| Spanning - Input Offset | 25 μV |
| Stroom - aanbod | 8.2mA |
| Stroom - Uitgang / Kanaal | 50 mA |
| Spanning - Voerspanne (min) | 10 V |
| Spanning - Supply Span (Max) | 30 V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | AD797 |
Kenmerken vanAD797ARZ-REEL
*Lag geluid
*0,9 nV/√Hz typisch (1,2 nV/√Hz maximaal) geluid van de ingangsspanning bij 1 kHz
* 50 nV p-p-invoerspanningsgeluid, 0,1 Hz tot 10 Hz
*Lag vervorming
-120 dB totale harmonische vervorming bij 20 kHz
* Uitstekende AC-kenmerken
-800 ns instandhoudingstijd tot 16 bits (10 V-stap)
-110 MHz bandbreedte (G = 1000)
-8 MHz bandbreedte (G = 10)
-280 kHz volle bandbreedte bij 20 V p-p
-20 V/μs slagsnelheid
* Uitstekende dc-precisie
-80 μV maximale ingangsspanning
-1,0 μV/°C VOS drift
*Specificeerd voor ±5 V en ±15 V stroomvoorzieningen
*Hoge uitgangsstroom van 50 mA
Toepassingen vanAD797ARZ-REEL
*Professionele audiopreamplifiers
*IR-, CCD- en sonarbeeldsystemen
*Spectrumanalysatoren
*Ultrasone voorversterkers
*Seismische detectoren
*Σ-Δ ADC/DAC buffers
Milieuclassificaties en exportclassificaties vanAD797ARZ-REEL
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
