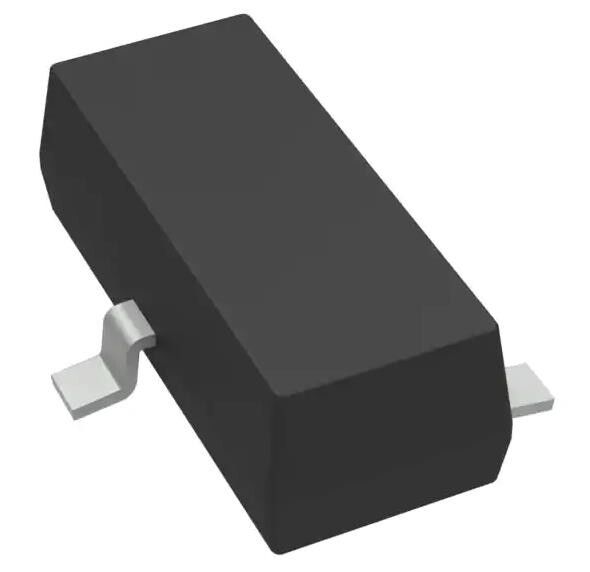

TPD2E009DBZR 8V Klem 1A (8/20μs) Ipp Tvs Diode oppervlakte montage SOT-23-3
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLV70233DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Eenrichtingskanalen: | 2 | Spanning - Omgekeerde afstand houden (type): | (Maximum) 5.5V |
|---|---|---|---|
| (Maximum) 5.5V: | 7 V | Voltage - (Maximum) Vastklemmen @ Ipp: | 8V |
| Stroom - Piekpuls (10/1000µs): | 1A (8/20µs) | Vermogen - Piekpuls: | 45w |
| De Bescherming van de machtslijn: | - Ja, dat klopt. | Toepassingen: | Ethernet, HDMI |
Productomschrijving
TPD2E009DBZR 8V Klem 1A (8/20μs) Ipp Tvs Diode oppervlakte montage SOT-23-3
Specificaties vanTPD2E009DBZR
| TYPE | Beschrijving |
| Categorie | Bescherming van het circuit |
| Transitory voltage suppressors (TVS) | |
| TVS-dioden | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Sturing (spoor naar spoor) |
| Eenrichtingskanalen | 2 |
| Spanning - omgekeerde standoff (type) | 5.5V (maximaal) |
| Spanning - afbraak (min) | 7V |
| Spanning - Klem (max) @ Ipp | 8V |
| Stroom - Piekpuls (10/1000μs) | 1A (8/20μs) |
| Vermogen - Piekpuls | 45 W |
| Bescherming van elektriciteitslijnen | - Ja, dat klopt. |
| Toepassingen | Ethernet, HDMI |
| Capaciteit @ Frequentie | - |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Verpakking van de leverancier | SOT-23-3 |
| Basisproductnummer | TPD2E009 |
Kenmerken vanTPD2E009DBZR
* Ondersteunt gegevenssnelheden tot 6 Gbps
* IEC 61000-4-2 ESD-bescherming
- +8-kV contactontlading
- +8-kV Air-Gap-ontlading
* IEC 61000-4-5 Overspanningsbescherming
- 5 A (8/20 s)
* Lage capaciteit
- DRT: 0,7-pF (type)
- DBZ: 0,9-pF (type)
* 0,05-pF overeenstemmende capaciteit tussen het differentiële signaalpaar
* Dual-Matching TVS-dioden ter bescherming van de differentiële gegevens- en kloklijnen van HDMl-, LVDSSATA-, Ethernet- of USB-interfaces
* Ruimtebesparende DRT- en DBZ-pakketopties
* Flow-Through Pin Mapping voor de High-SpeedLines zorgt voor nul extra scheefheid als gevolg van boardLayout tijdens het plaatsen van de ESD-bescherming chipNear de connector
Toepassingen van TPD2E009DBZR
* Eindapparatuur:
- Notitieboekjes.
- Set-top dozen
- Draagbare computers
- DVD-spelers
- Media spelers
* Interfaces:
- HDMI 2.0
- USB drie.0
- eSATA
- Ethernet.
Milieuclassificaties en exportclassificaties vanTPD2E009DBZR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
