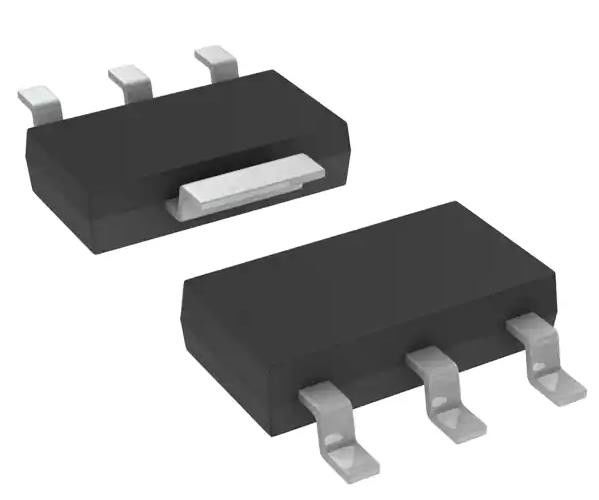

NCP1117STAT3G Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1A SOT-223
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NCP1117STAT3G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Configuratie van de output: | Positief | Outputtype: | Verstelbaar |
|---|---|---|---|
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 20V |
| Spanning - Uitgang (min/vast): | 1.25V | Spanning - Uitgang (max): | 18.8V |
Productomschrijving
NCP1117STAT3G Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 1A SOT-223
Specificaties vanNCP1117STAT3G
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Configuratie van de output | Positief |
| Uitvoertype | Verstelbaar |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 20V |
| Spanning - Uitgang (min/vast) | 1.25V |
| Spanning - Uitgang (max) | 18.8V |
| Spanningsverlies (max) | 1.2V @ 800mA |
| Stroom - Uitgang | 1A |
| Stroom - stilstand (Iq) | 10 mA |
| PSRR | 73 dB (120 Hz) |
| Beheersfuncties | - |
| Beschermingsfuncties | Overstroom, overstemperatuur |
| Werktemperatuur | 0°C ~ 125°C |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-261-4, TO-261AA |
| Verpakking van de leverancier | SOT-223 |
| Basisproductnummer | NCP1117 |
Kenmerken vanNCP1117STAT3G
• Uitgangsstroom van meer dan 1,0 A
• 1,2 V Maximale uitslagspanning bij 800 mA boven temperatuur
• Vaste uitgangsspanningen van 1,5 V, 1,8 V, 1,9 V, 2,0 V, 2,5 V, 2,85 V,3.3 V, 5.0 V en 12 V
• Verstelbare uitgangsspanning
• Geen minimale belastingvereiste voor vaste spanningsuitgangsapparaten
• Referentie-/uitgangsspanning tot ±1,0%
• Stroomlimiet, veilige werking en bescherming tegen thermische uitschakeling
• Werk op 20 V-invoer
• NCV-prefix voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q100 gekwalificeerd en PPAP-geschikt
• Dit zijn Pb-vrije apparaten
Toepassingen van NCP1117STAT3G
• Reglementeringspunt voor consumenten- en industriële apparatuur
• Actieve SCSI-terminatie voor 2.85 V-versie
• Reglement voor het schakelen van stroomvoorzieningsposten
• Harde schijfcontrollers
• Batterijopladers
Milieuclassificaties en exportclassificaties vanNCP1117STAT3G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
