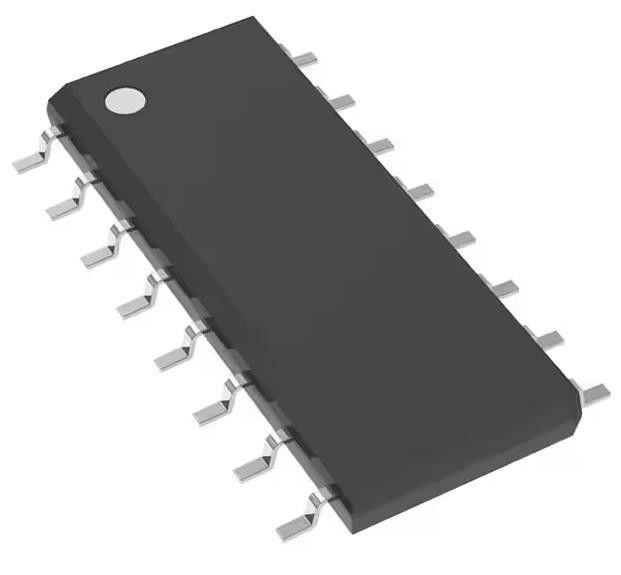

SN74LV595ADR Elektronische IC-chips met register 1 element 8 bit 16-SOIC
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LV595ADR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Schuifregister | Uitvoertype: | Tri-staat |
|---|---|---|---|
| Aantal elementen: | 1 | Aantal bits per element: | 8 |
| Functie: | Serie om te vergelijken, Periodiek | Spanning - Voeding: | 2V ~ 5.5V |
| Werktemperatuur: | -40 °C ~ 85 °C | Montage-type: | Oppervlakte |
Productomschrijving
SN74LV595ADR Elektronische IC-chips met register 1 element 8 bit 16-SOIC
IC 8-bit SHFT REG TRI-ST 16-SOIC
Specificaties vanSN74LV595ADR
| Categorie | Geïntegreerde schakelingen (IC's) |
| Schakelregisters | |
| Mfr | Texas Instruments |
| Reeks | 74LV |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Logische type | Schakelregister |
| Uitvoertype | Drie staten |
| Aantal elementen | 1 |
| Aantal bits per element | 8 |
| Functie | Serial naar parallel, Serial |
| Spanning - Voeding | 2V ~ 5,5V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | 74LV595 |
Kenmerken vanSN74LV595ADR
• VCC-werking van 2 V tot 5,5 V
• Maximale tpd van 7,1 ns bij 5 V
• Typische VOLP (output ground bounce) < 0,8 V bij VCC = 3,3 V, TA = 25°C
• Typische VOHV (output VOH-onderbreking) > 2,3 V bij VCC = 3,3 V, TA = 25°C
• Ondersteuning van het gebruik van gemengde spanning op alle poorten
• 8-bits serie-in, parallel-out schakeling
• Ioff ondersteunt live-invoeging, gedeeltelijke uitschakeling en back-drive-bescherming
• Het dienstregister is rechtstreeks vrij
• Vergrendeling van de vergrendeling van de band met een vermogen van meer dan 250 mA per JESD 17
Toepassingen vanSN74LV595ADR
• Uitbreiding van de produktie
• LED-matrixbesturing
• 7-segment display-besturing
Milieuclassificaties en exportclassificaties vanSN74LV595ADR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
