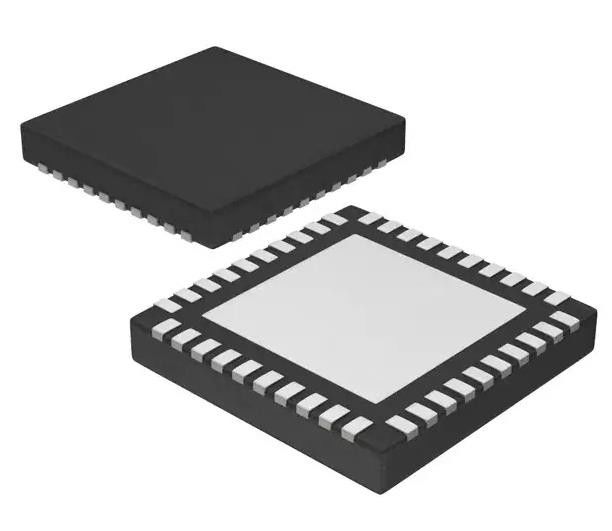

DRV8307RHAR Motor Driver Electronic IC chips met NMOS parallel PWM 40-VQFN
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DRV8307RHAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Motortype - AC, gelijkstroom: | Brushless gelijkstroom (BLDC) | Functie: | Controlemechanisme - commutatie, richtingsbeheer |
|---|---|---|---|
| Uitgangsconfiguratie: | Pre-bestuurder - Halve Brug (3) | Interface: | Parallel, PWM |
| Technologie: | NMOS | Toepassingen: | Algemeen Doel |
| Spanning - Voeding: | 8.5V ~ 32V | Werktemperatuur: | -40°C ~ 125°C (TA) |
Productomschrijving
DRV8307RHAR Motor Driver Electronic IC chips met NMOS parallel PWM 40-VQFN
IC MOTOR DRIVER 8,5V-32V 40VQFN
Specificaties vanDRV8307RHAR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Motorrijders, controleurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Motortype - stapper | - |
| Motortype - wisselstroom, gelijkstroom | Brushless DC (BLDC) |
| Functie | Controller - Verwisseling, richtingsbeheer |
| Configuratie van de output | Voorrijder - halve brug (3) |
| Interface | Parallel, PWM |
| Technologie | NMOS |
| Stapresolutie | - |
| Toepassingen | Algemeen doel |
| Stroom - Uitgang | - |
| Spanning - Voeding | 8.5V ~ 32V |
| Spanning - belasting | - |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 40-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | De in punt 6.2.4.1 bedoelde parameters worden in de volgende tabel weergegeven: |
| Basisproductnummer | DRV8307 |
Kenmerken vanDRV8307RHAR
• Driefasige borstelloze gelijkstroommotor
Single PWM Input Controls Speed
• Werkspanning 8,5 tot 32 V
• 30-mA gate-drive-stroom naar 6 N-kanaal MOSFET's
• Geïntegreerde stroomversterker
• 5-V-regulator voor Hall-sensoren
• Stand-by-modus met weinig stroom
• Vergrendelde rotor detectie en herstart
• Geïntegreerde bescherming tegen overstromingen en overtemperaturen
• 6- × 6-mm VQFN-pakket, 0,5 mm pitch
Beschrijvingen vanDRV8307RHAR
• Industriële pompen en ventilatoren
• Witte goederen
• Robotartikelen
Milieuclassificaties en exportclassificaties vanDRV8307RHAR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
