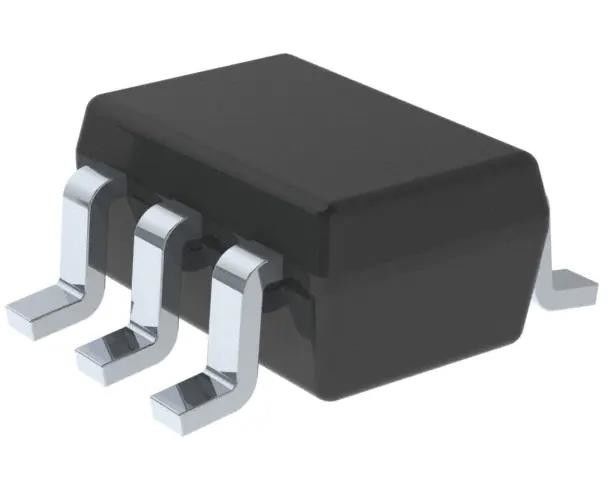

SN74LVC1G11DCKR AND Gate Electronic IC Chips met 1 kanaal SC-70-6
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74LVC1G11DCKR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Aantal circuits: | 1 | Aantal Input: | 3 |
|---|---|---|---|
| Spanning - Voeding: | 1,65V ~ 5,5V | Huidig - Rustig (Maximum): | 10 µA |
| Huidig - Hoge Output, Laag: | 32mA, 32mA | Het Lage Niveau van de inputlogica -: | 0.7V ~ 0.8V |
| Het Hoge Niveau van de inputlogica -: | 1.7V ~ 2V | Max Voortplantingsvertraging @ V, Max CL: | 3.5ns @ 5V, 50pF |
Productomschrijving
SN74LVC1G11DCKR AND Gate Electronic IC Chips met 1 kanaal SC-70-6
IC GATE EN 1CH 3-INP SC70-6
Specificaties vanSN74LVC1G11DCKR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Poorten en omvormers | |
| Mfr | Texas Instruments |
| Reeks | 74LVC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Logische type | AND-poort |
| Aantal circuits | 1 |
| Aantal ingangen | 3 |
| Kenmerken | - |
| Spanning - Voeding | 1.65V ~ 5.5V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 32mA, 32mA |
| Invoerlogisch niveau - laag | 0.7V ~ 0.8V |
| Invoerlogisch niveau - hoog | 1.7V ~ 2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 3.5ns @ 5V, 50pF |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SC-70-6 |
| Pakket / doos | 6-TSSOP, SC-88, SOT-363 |
| Basisproductnummer | 74LVC1G11 |
Kenmerken vanSN74LVC1G11DCKR
• Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
• ESD-bescherming overschrijdt JESD 22
️ 2000-V Model van het menselijk lichaam (A114-A)
️ 1000-V-opgeladen apparaatmodel (C101)
• Verkrijgbaar in het Texas Instruments NanoFreeTM Package
• Ondersteunt 5-V VCC-operatie
• Invoer Voltages tot 5,5 V
• Maximale tpd van 4,1 ns bij 3,3 V
• laag stroomverbruik, 10-μA maximaal ICC
• ± 24 mA uitgangsmotor bij 3,3 V
• Ioff ondersteunt de werking van de partiële stroomvermindering
Beschrijvingen vanSN74LVC1G11DCKR
• AV-ontvangers
• DLP-voorprojectiesysteem
• Digitale beeldframes
• Digitale radio
• Digitale fototoestellen
• Digitale videocamera's (DVC)
• Ingebedde pc's
• E-boeken
• Ethernet-switches
• GPS: Persoonlijke navigatiesystemen
• Handtelefoon: Smartphones
• Hoge snelheid van gegevensverzameling en -opwekking
• Militair: radar en sonar
• Mobiele internettoestellen
• Notebook-pc's en netbooks
• Netwerkgehechte opslag (NAS)
• Communicatiemodems voor elektriciteitslijnen
• Server PSU
• STB, DVR en streaming media
• Luidsprekers: USB
• Tabletten: Enterprise
• Videoomroep en infrastructuur: schaalbaar platform en op IP gebaseerde multi-format transcoders
• Draadloze koptelefoons, toetsenborden en muizen
Milieuclassificaties en exportclassificaties vanSN74LVC1G11DCKR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
