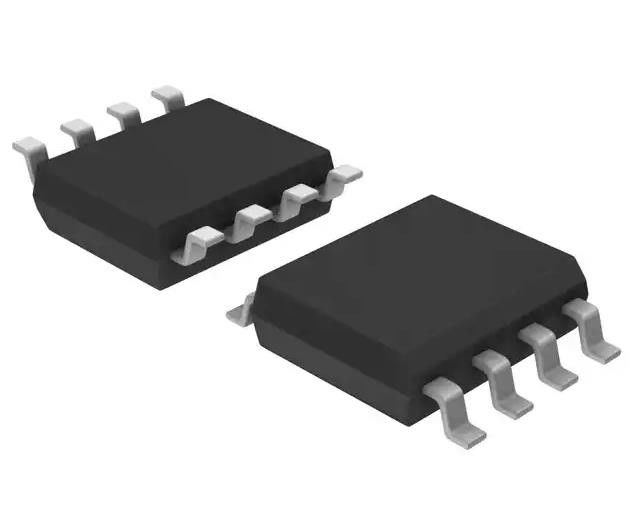

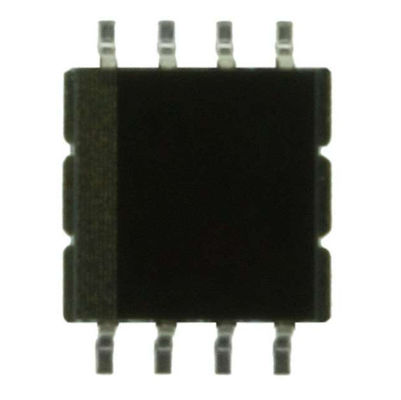

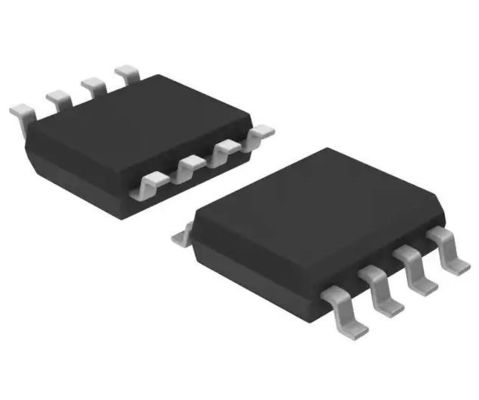

PCA9306DCTR de Vertaler Bidirectional 1 Kring 2 Kanaal SM8 van het voltageniveau
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | PCA9306DCTR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Vertaler Type: | Voltageniveau | Kanaaltype: | Tweerichtings |
|---|---|---|---|
| Voltage - VCCA: | 1.2 V ~ 3,3 V | Voltage - VCCB: | 1.8 V ~ 5,5 V |
| Aantal Kringen: | 1 | Kanalen per Kring: | 2 |
| Hoog licht: | De tweerichtingsvertaler van het Voltageniveau,2 het Niveauvertaler van het kanaalvoltage,PCA9306DCTR |
||
Productomschrijving
PCA9306DCTR de Vertaler Bidirectional 1 Kring 2 Kanaal SM8 van het voltageniveau
IC-VERTALER TWEERICHTINGSsm8
Specificaties van PCA9306DCTR
| TYPE | BESCHRIJVING |
| Categorie | Vertalers, Niveaudraaiers |
| Pakket | Band & Spoel (RT) |
| Productstatus | Actief |
| Vertaler Type | Voltageniveau |
| Kanaaltype | Tweerichtings |
| Aantal Kringen | 1 |
| Kanalen per Kring | 2 |
| Voltage - VCCA | 1.2 V ~ 3,3 V |
| Voltage - VCCB | 1.8 V ~ 5,5 V |
| Inputsignaal | - |
| Outputsignaal | - |
| Outputtype | Open Afvoerkanaal, Balans |
| Datasnelheid | - |
| Werkende Temperatuur | -40°C ~ 105°C (Ta) |
| Eigenschappen | Auto-richting het Ontdekken |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-LSSOP, 8-MSOP (0,110“, 2.80mm Breedte) |
| Het Pakket van het leveranciersapparaat | SM8 |
| Het Aantal van het basisproduct | PCA9306 |
Eigenschappen van PCA9306DCTR
• 2-beetje tweerichtingsvertaler voor de lijnen van SDA en SCL-in gemengde I2C-Toepassingen
• I2C en SMBus-compatibel systeem
• Maximum de propagatievertraging van minder dan 1,5 NS om standaard-wijze en snel-wijzei2c apparaten en veelvoudige controlemechanismen aan te passen
• Staat voltage-vlakke vertaling tussen toe
– 1,2-v VREF1 en 1,8-v, 2,5-v, 3,3-v, of 5-v VREF2
– 1,8-v VREF1 en 2,5-v, 3,3-v, of 5-v VREF2
– 2,5-v VREF1 en 3,3-v of 5-v VREF2
– 3,3-v VREF1 en 5-v VREF2
• Verstrekt tweerichtingsvoltagevertaling zonder richtingsspeld
• De lage weerstand van de op-Staat 3,5-Ω tussen input en outputhavens verstrekt minder signaalvervorming
• Open-afvoerkanaali2c I/O havens (SCL1, SDA1, SCL2, en SDA2)
• 5-v de Verdraagzame I/O havens van I2C om gemengde signaalverrichting te steunen
• Hoog-impedantie SCL1, van SDA1, van SCL2, en SDA2-spelden voor EN = laag
• Lockup-vrije verrichting voor isolatie wanneer EN = laag
• Stroom-door pinout voor gemak van het gedrukte -drukken-circuitboard spoor verpletteren
• Klink-op prestaties overschrijdt 100 mA per JESD 78, klasse II
• ESD de bescherming overschrijdt JESD 22
– 2000-v menselijk-Lichaamsmodel (a114-a)
– 1000-v charged-Apparatenmodel (C101)
Toepassingen van PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, SDIO met lage snelheid, GPIO, en andere twee-signaal interfaces
• Servers
• Routers (telecommunicatie die materiaal schakelen)
• Personal computers
• Industriële Automatisering
Milieu & de Uitvoerclassificaties van PCA9306DCTR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
