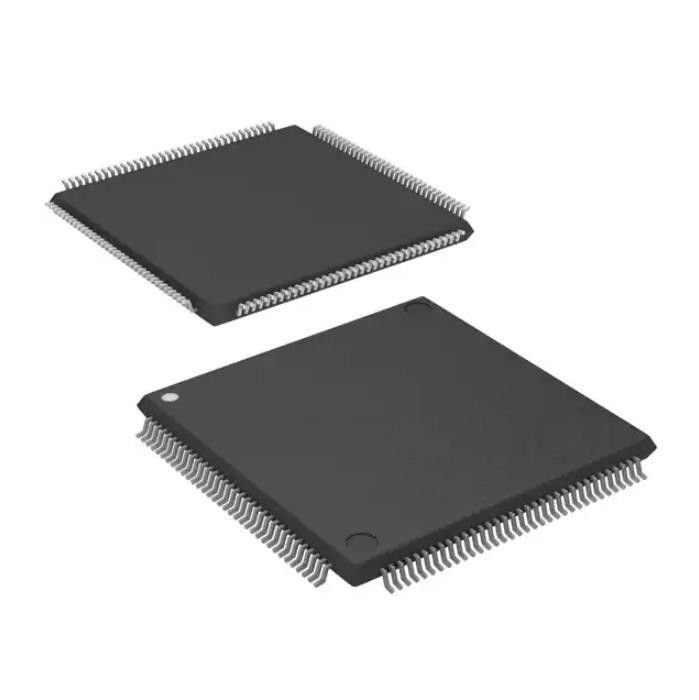

116mA DP83816AVNG NOPB IC Mediatoegang CTRLR 144LQFP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DP83816AVNG/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Niet voor Nieuwe Ontwerpen |
|---|---|---|---|
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Protocol: | Ethernet |
| Functie: | Controlemechanisme | Interface: | PCI |
| Normen: | IEEE 802,3, 10/100 basis-T/TX PHY | Voltage - Levering: | 3V ~ 3.6V |
| Hoog licht: | DP83816AVNG NOPB IC,IC Mediatoegang CTRLR 144LQFP,116mA DP83816AVNG |
||
Productomschrijving
DP83816AVNG/NOPB Draadloze RF-module Ic Media Access Ctrlr 144-Lqfp
Ethernet-controller IEEE 802.3, 10/100 Base-T/TX PHY PCI-interface 144-LQFP (20x20)
Specificaties vanDP83816AVNG/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| Beheerders | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Dienblad |
| product status | Niet voor nieuwe ontwerpen |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Protocol | Ethernet |
| Functie | Controleur |
| Koppel | PGB |
| Normen | IEEE 802.3, 10/100 Base-T/TX PHY |
| Spanning - voeding | 3V ~ 3,6V |
| Huidige voorraad | 116mA |
| Bedrijfstemperatuur | 0°C ~ 85°C |
| Pakket / koffer | 144-LQFP |
| Toestelpakket leverancier | 144-LQFP (20x20) |
| Basisproductnummer | DP83816 |
Kenmerken vanDP83816AVNG/NOPB
• IEEE 802.3-compatibel, PCI V2.2 Media Access Controller (MAC) en Bus Interface Unit (BIU) ondersteunen traditionele datasnelheden van 10 Mb/s Ethernet en 100 Mb/s Fast Ethernet (via interne PHY)
• Bus Master – Burst-groottes tot 128 Dwords (512 bytes)
• BIU-compatibel met PC 97 en PC 98 Hardware Design Guides, PC 99 Hardware Design Guide Draft, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Power Management Reference Specification – Network Device Class v1.0a
• Wake on LAN (WoL)-ondersteuning compatibel met PC98, PC99, SecureOn en OnNow, inclusief Directed Packets, Magic Packet™ VLAN-pakketten, ARP-pakketten, Pattern Match-pakketten en PHY-statuswijziging
• Clkrun-functie voor PCI Mobile Design Guide
• Virtual LAN (VLAN) en ondersteuning voor lange frames
• Ondersteuning voor IEEE 802.3× Full-Duplex Flow Control
• Extreem flexibele Rx-pakketfiltratie, inclusief: Single Address Perfect Filter met MSb Masking, Broadcast, 512 Entry Multicast en Unicast Hash Table, Deep Packet Pattern Matching voor maximaal vier unieke patronen
• Statistieken verzameld voor ondersteuning van RFC 1213 (MIB II), RFC 1398 (Ether-Like MIB), IEEE 802.3 LME, vermindering van CPU-overhead voor beheer
• Interne 2KB verzenden en 2KB ontvangen gegevens FIFO's
• Seriële EEPROM-poort met automatisch laden van configuratiegegevens van EEPROM bij inschakelen
• Flash- of PROM-interface voor ondersteuning bij opstarten op afstand
• Volledig geïntegreerde IEEE 802.3 3,3-V CMOS fysieke laag
• IEEE 802.3 10BASE-T-zendontvanger met geïntegreerde filters IEEE 802.3u 100BASE-TX-zendontvanger
• Volledig geïntegreerde ANSI X3.263-compatibele TP-PMD fysieke sublaag met adaptieve egalisatie en basislijn-zwerfcompensatie
• IEEE 802.3u Auto-Negotiation – geadverteerde functies configureerbaar via EEPROM
• Full-duplex ondersteuning voor datasnelheden van 10 en 100 Mb/s
• Enkele 25-MHz referentieklok
• 144-pins LQFP-pakket
• Energiezuinig 3,3-V CMOS-ontwerp met typisch verbruik van 383 mW in bedrijf, 297 mW tijdens WoL en 53 mW in slaapstand
• IEEE 802.3u MII voor het aansluiten van alternatieve externe fysieke laagapparaten
• 3,3-V-signalering met 5-V-tolerante I/O
Toepassingen vanDP83816AVNG/NOPB
• PC-moederborden
• Ingebedde systemen
• PCI-netwerkinterfacekaarten
Milieu- en exportclassificaties vanDP83816AVNG/NOPB
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
