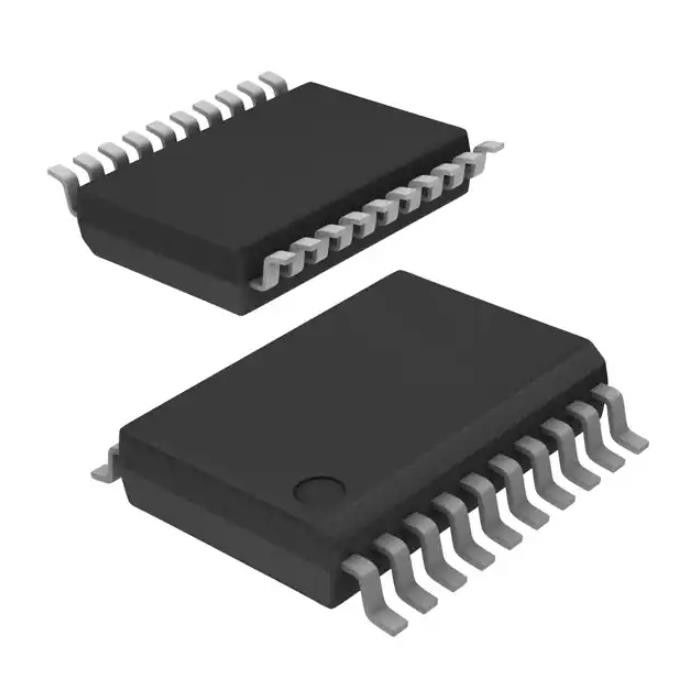

CY8C24223A-24PVXIT draadloze Rf-Moduleic Mcu 4kb Flits met 8 bits 20ssop
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CY8C24223A-24PVXIT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| RAM Size: | 256 x 8 | Voltage - Levering (Vcc/Vdd): | 2.4V ~ 5.25V |
|---|---|---|---|
| Gegevensconvertors: | A/D 8x14b; D/A 2x9b | Oscillatortype: | Intern |
| Werkende temperatuur: | -40°C ~ 85°C (Ta) | Opzettend Type: | De oppervlakte zet op |
| Pakket/Geval: | 20-SSOP (0,209“, 5.30mm Breedte) | Het Pakket van het leveranciersapparaat: | 20-SSOP |
Productomschrijving
CY8C24223A-24PVXIT draadloze Rf-Moduleic Mcu 4kb Flits met 8 bits 20ssop
Microcontroller van M8C PSOC®1 CY8C24xxx 24MHz 4KB (4K x 8) FLITS de met 8 bits 20-SSOP van IC
Specificaties van CY8C24223A-24PVXIT
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon Technologies |
| Reeks | PSOC®1 CY8C24xxx |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Kernbewerker | M8C |
| Kerngrootte | met 8 bits |
| Snelheid | 24MHz |
| Connectiviteit | I ² C, SPI, UART/USART |
| Randapparatuur | POR, PWM, WDT |
| Aantal van I/O | 16 |
| De Grootte van het programmageheugen | 4KB (4K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 256 x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.4V ~ 5.25V |
| Gegevensconvertors | A/D 8x14b; D/A 2x9b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 20-SSOP (0,209“, 5.30mm Breedte) |
| Het Pakket van het leveranciersapparaat | 20-SSOP |
| Het Aantal van het basisproduct | CY8C24223 |
Eigenschappen van CY8C24223A-24PVXIT
■Krachtige Harvard-Architectuur bewerker
De bewerker van ❐ M8C versnelt aan 24 Mhz
❐ 8 × 8 vermenigvuldig me, met 32 bits accumuleer
❐ Lage macht bij hoge snelheid
❐ Werkend voltage: 2.4 V aan 5,25 V
❐ Werkende voltages neer aan 1,0 V die de wijzepomp gebruiken van de op-spaanderschakelaar (SMP)
❐ Industriële temperatuurwaaier: – 40 °C aan +85 °C
■Geavanceerde randapparatuur (blokken PSoC®)
❐ Zes spoor-aan-spoor analoge PSoC-blokken verstrekken:
• Tot 14 beetjes analoge-digitaal convertors (ADCs)
• Tot 9 beetjes digitaal-analoge convertors (DACs)
• Programmeerbare aanwinstenversterkers (PGAs)
• Programmeerbare filters en comparateurs
❐ Vier digitale PSoC-blokken verstrekken:
• 8 - aan tijdopnemers en tellers met 32 bits, 8 - en pulse-width modulators met 16 bits (PWMs)
• Cyclische redundantiecontrole (CRC) en pseudo willekeurige opeenvolgings (PRS) modules
• Full-duplex universeel asynchroon zendontvangapparaat (UART)
• Veelvoudige periodieke peripheral interface (SPI) meesters of slaven
• Kan met alle I/O spelden voor algemeen gebruik (van GPIO) verbinden
❐ Complexe randapparatuur door blokken te combineren
■Precisie, het programmeerbare klokken
❐ Interne ±5% hoofdoscillator 24 -/48-Mhz
❐ Hoge nauwkeurigheid 24 Mhz met facultatief 32 kHzkristal en phase-locked lijn (PLL)
❐ Facultatieve externe oscillator tot 24 Mhz
❐ Interne oscillator voor waakhond en slaap
■Flexibel op-spaandergeheugen
❐ 4 KB opslag 50.000 van het flitsprogramma wist/schrijft cycli
❐ 256 de gegevensopslag van bytessram
In-Systeem ❐ periodieke programmering (ISSP)
❐ Gedeeltelijke flitsupdates
❐ Flexibele beschermingswijzen
❐ Elektronisch uitwisbare programmeerbare read only memory (EEPROM) wedijver in flits
■Programmeerbare speldconfiguraties
25-doctorandus in de letteren ❐ gootsteen, 10-doctorandus in de letteren bron op al GPIOs
❐ Trek, pull-down, hoog Z, de wijzen van de sterke, of open-afvoerkanaalaandrijving op al GPIOs uit
❐ Acht standaard analoge input op al GPIOs, en vier extra analoge input met het beperkte verpletteren
❐ Twee 30 mA analoge output op al GPIOs
❐ Configureerbaar onderbreek op al GPIOs
■Het nieuwe apparaat van CY8C24x23A PSoC
❐ Voortgekomen uit het CY8C24x23-apparaat
❐ Lage macht en laag voltage (2,4 V)
■Extra systeemmiddelen
❐ I de slaaf, de meester, en de multi-meester van 2C aan kHz 400
❐ Waakhond en slaaptijdopnemers
Gebruiker-Configureerbare zwakstroomopsporing ❐ (LVD)
❐ Geïntegreerde toeziende kring
❐ Het voltageverwijzing van de op-Spaanderprecisie
■Volledige ontwikkelingshulpmiddelen
❐ Vrije ontwikkelingssoftware (PSoC Designer™)
Volledig-Gekenmerkte ❐, in-kringsmededinger (ijs), en programmeur
❐ Volledig-Snelheidswedijver
❐ Complexe breekpuntstructuur
❐ 128 KB spoorgeheugen
Toepassingen van CY8C24223A-24PVXIT
❐ Bezoek PSoC 1 Voorbeelden van programmacodewebpagina voor een comprehensivelist van voorbeelden van programmacode
❐ De cipres biedt een groot aantal PSoC-toepassingsnota's die een brede waaier van onderwerpen, van fundamenteel aan geavanceerd niveau bespreken aan. De geadviseerde die toepassingsnota's voor zijn begonnen het worden met PSoC 1 zijn:
• AN75320: Aan de slag met PSoC® 1
• AN2094: PSoC® 1 - Aan de slag met GPIO
• AN2015: PSoC® 1 - Aan de slag met Flits & E2PROM
• AN2014: Grondbeginselen van PSoC® 1 die programmeren
• AN32200: PSoC® 1 - Klokken en Globale bronnen
• AN2010: PSoC® 1 Best practicen en Aanbevelingen
Milieu & de Uitvoerclassificaties van CY8C24223A-24PVXIT
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
