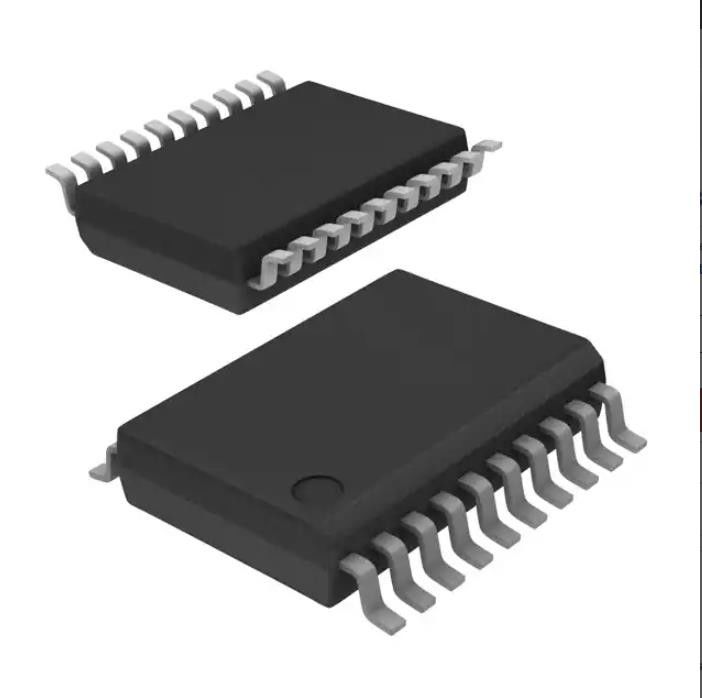

CY8C21334-24PVXAT Elektronische IC-chips Dac Audio 24bit 200K 28TSSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CY8C21334-24PVXAT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Pakket: | Band & Spoel (RT) | Productstatus: | De uiterste datum koopt |
|---|---|---|---|
| Kernbewerker: | M8C | Kerngrootte: | met 8 bits |
| Snelheid: | 24MHz | Connectiviteit: | I ² C, SPI, UART/USART |
| Randapparatuur: | POR, PWM, WDT | Aantal van I/O: | 16 |
| Hoog licht: | CY8C21334-24PVXAT,Dac Audio 24bit 200K 28TSSOP,200K 28TSSOP IC-chip |
||
Productomschrijving
CY8C21334-24PVXAT Draadloze Rf Module Ic Chip Dac/Audio 24bit 200k 28tssop
M8C PSOC®1 CY8C21xxx Microcontroller IC 8-Bit 24MHz 8KB (8K x 8) FLASH 20-SSOP
Specificaties vanCY8C21334-24PVXAT
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon-technologieën |
| Serie | PSOC®1 CY8C21xxx |
| Pakket | Band & Spoel (TR) |
| product status | Laatste keer kopen |
| Kernprocessor | M8C |
| Kerngrootte | 8-bits |
| Snelheid | 24 MHz |
| Connectiviteit | I²C, SPI, UART/USART |
| Randapparatuur | POR, PWM, WDT |
| Aantal I/O | 16 |
| Programma Geheugengrootte | 8KB (8K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 512 x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2,4V ~ 5,25V |
| Gegevens Converters | A/D 28x8b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 20-SSOP (0,209", 5,30 mm breed) |
| Toestelpakket leverancier | 20-SSOP |
| Basisproductnummer | CY8C21334 |
Kenmerken vanCY8C21334-24PVXAT
■ Automotive Electronics Council (AEC) Q100-gekwalificeerd
■ Krachtige Harvard-architectuurprocessor
❐ M8C processorsnelheden tot 24 MHz
❐ Laag vermogen bij hoge snelheid
❐ Bedrijfsspanning: 3,0 V tot 5,25 V
❐ Temperatuurbereik auto: –40 C tot +85 C
■ Geavanceerde randapparatuur (PSoC®-blokken)
❐ Vier analoge Type E PSoC-blokken bieden:
• Twee vergelijkers met digitaal-naar-analoog-omzetter (DAC)referenties
• Tot 10-bit enkel of dubbel, 24-kanaals analoog-naar-digitaalomvormers (ADC)
❐ Vier digitale PSoC-blokken bieden:
• 8- tot 32-bits timers, tellers en pulsbreedtemodulatoren(PWM's)
• Cyclische redundantiecontrole (CRC) en pseudo-willekeurigsequentie (PRS) modules
• Full- of half-duplex UART
• SPI-master of -slave
• Kan worden aangesloten op alle I/O-pinnen (GPIO) voor algemeen gebruik
❐ Complexe randapparatuur door blokken te combineren
• Capaciteit voor capacitieve detectietoepassingen
■ Flexibel on-chip geheugen
❐ 8 KB flash-programma-opslag
❐ 512 bytes SRAM-gegevensopslag
❐ In-systeem seriële programmering (ISSP)
❐ Gedeeltelijke flash-updates
❐ Flexibele beveiligingsmodi
❐ EEPROM-emulatie in flash
■ Volledige ontwikkeltools
❐ Gratis ontwikkelingssoftware (PSoC Designer™)
❐ Volledig uitgeruste in-circuit emulator (ICE) en programmeur
❐ Emulatie op volledige snelheid
❐ Complexe breekpuntstructuur
❐ 128 KB traceergeheugen
■ Nauwkeurige, programmeerbare klokken
❐ Interne ±5% 24 MHz oscillator
❐ Interne low-speed, low-power oscillator voor Watchdog enSlaap functionaliteit
❐ Optionele externe oscillator, tot 24 MHz
■ Programmeerbare pinconfiguraties
❐ 25 mA sink, 10 mA drive op alle GPIO's
❐ Pull-up, pull-down, hoge Z, sterke of open drain aandrijfmodiop alle GPIO's
❐ Analoge ingang op alle GPIO's
❐ Configureerbare interrupt op alle GPIO's
■ Veelzijdige analoge mux
❐ Gemeenschappelijke interne analoge bus
❐ Gelijktijdige aansluiting van I/O-combinaties
■ Extra systeembronnen
❐ Inter-Integrated Circuit (I2C™) master, slave of multimasterwerking tot 400 kHz
❐ Waakhond en slaaptimers
❐ Door de gebruiker configureerbare laagspanningsdetectie (LVD)
❐ Geïntegreerd toezichtcircuit
❐ Nauwkeurige spanningsreferentie op de chip
Toepassingen vanCY8C21334-24PVXAT
■ PWM's (8- tot 32-bits)
■ PWM's met dode band (8- tot 24-bits)
■ Tellers (8- tot 32-bits)
■ Timers (8- tot 32-bits)
■ Full- of half-duplex 8-bit UART met selecteerbare pariteit
■ SPI-master en -slave
■ I 2C master, slave of multi-master (geïmplementeerd in een speciaal I 2C-blok)
■ Cyclische redundantiecontrole/generator (16-bits)
■ Infraroodgegevensvereniging (IrDA)
■ PRS-generatoren (8- tot 32-bits)
Milieu- en exportclassificaties vanCY8C21334-24PVXAT
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.31.0001 |
