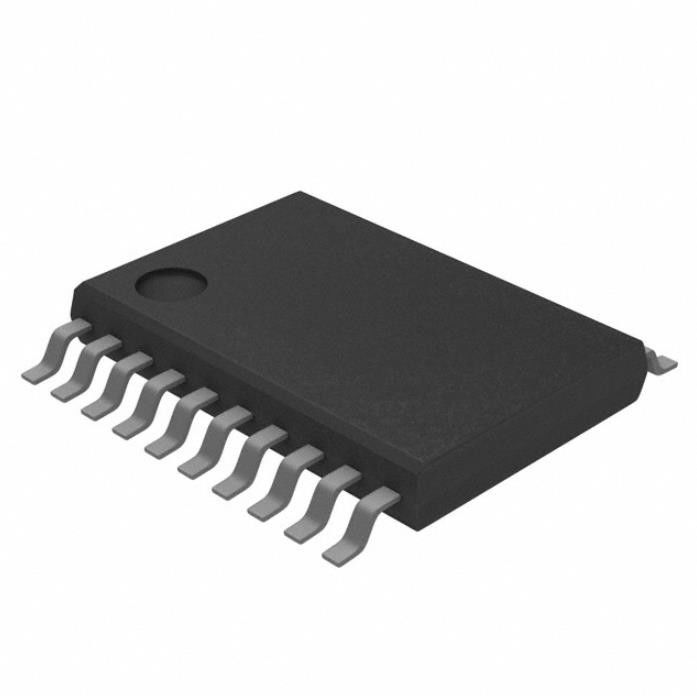

CDCE906PWG4 klokgeïntegreerde schakeling IC Chip Pll Freq Synth 20tssop

• De Kloksynthesizer/Multiplicator/Verdeler van het hoge Prestaties3:6 PLL gebaseerde

• Gebruikers Programmeerbare PLL Frequenties

• EEPROM-Programmering zonder de Behoefte om Hoog Programmeringsvoltage toe te passen

• Gemakkelijke in-Kring Programmering via SMBus-Gegevensinterface

• De brede PLL-Verdelerverhouding staat 0 p.p.m.-de Fout van de Outputklok toe

• Produceert Nauwkeurige Video (27 Mhz of 54 Mhz) en Audiosysteemklokken van Veelvoudige Bemonsteringsfrequenties (fs=16,22.05, 24,32, 44,1, kHz 48,96)

• De klokinput keurt een Kristal of een aSingle-gebeëindigde LVCMOS of een Differentieel Inputsignaal goed

• Keurt Crystal Frequencies van 8 Mhz tot 54 MHzAccepts LVCMOS of Differentiële Inputfrequenties tot goed 167 Mhz

• Twee Programmeerbare Controleinput [S0/S1, A0/A1] voor Gebruiker - bepaalde Controlesignalen

• Zes LVCMOS-Output met Outputfrequenties tot 167 Mhz

• LVCMOS-de Output kan voor Bijkomende Signalen worden geprogrammeerd

• Vrije Verkiesbare Outputfrequentie via de Programmeerbare Matrijs van de Outputomschakeling [6x6] met inbegrip van post-Verdeler met 7 bits voor Elke Output

• PLL-Geïntegreerde de Componenten van de Lijnfilter

• Lage Periode Jitter (Type 60 ps)

• Eigenschappen Uitgespreid Spectrum dat (SSC) klokt voor

• Het verminderen van Systeem EMI

• De programmeerbare Modulatie van Middenpaginassc (±0.1%, ±0.25%, en ±0.4%) met een Gemiddelde Fase Gelijk aan de Fase van de niet-Gemoduleerde Frequentie

• Programmeerbare Beneden Uitgespreide SSC-Modulatie (1%, 1,5%, 2%, en 3%)
• De programmeerbare Controle van het Output zwenken-Tarief (SRC) voor het Verminderen van Systeem EMl

• 3,3-v Apparatenvoeding

• Commerciële Temperatuurwaaier 0°C aan 70C

• Ontwikkeling en Programmeringsuitrusting voor EasyPLL-Ontwerp en Programmering (Ti pro-Clockm)
• Verpakt in 20-speld TSSOP

Toepassingen van CDCE906PWG4

Milieu & de Uitvoerclassificaties van CDCE906PWG4
