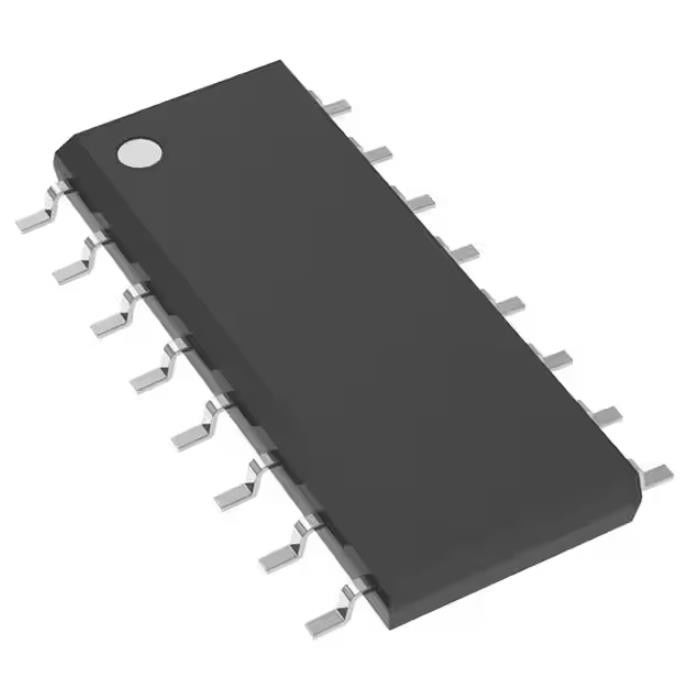

CD74HCT4051M96 Geïntegreerde schakeling IC Chip Mux 8:1 130ohm 16soic
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CD74HCT4051M96 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Multiplextelegraaf/Demultiplexer Kring: | 8:01 |
|---|---|---|---|
| Aantal Kringen: | 1 | (De Maximum) Weerstand van de op-staat: | 130Ohm |
| Kanaal-aan-kanaal Aanpassing (ΔRon): | 5Ohm | Voltage - de Levering, kiest uit (V+): | 4.5V ~ 5.5V |
| Voltage - Dubbele Levering, (V±): | ±1V ~ 5V | -3db bandbreedte: | 180MHz |
Productomschrijving
CD74HCT4051M96IC-chip met geïntegreerde schakelingMux 8:1 130ohm 16soic
1 Circuit IC-schakelaar 8:1 130 Ohm 16-SOIC
Specificaties vanCD74HCT4051M96
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| Analoge schakelaars, multiplexers, demultiplexers | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Schakelcircuit | - |
| Multiplexer/Demultiplexer-circuit | 8:01 |
| Aantal circuits | 1 |
| On-State Weerstand (Max) | 130Ohm |
| Kanaal-naar-kanaal matching (ΔRon) | 5 Ohm |
| Spanning - voeding, enkelvoudig (V+) | 4,5V ~ 5,5V |
| Spanning - voeding, dubbel (V±) | ±1V ~ 5V |
| Schakeltijd (Ton, Toff) (Max) | - |
| -3db bandbreedte | 180 MHz |
| Laad injectie | - |
| Kanaalcapaciteit (CS(uit), CD(uit)) | 5pF, 25pF |
| Stroom - Lekkage (IS(uit)) (Max) | 400nA |
| Overspraak | - |
| Bedrijfstemperatuur | -55°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 16-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 16-SOIC |
| Basisproductnummer | 74HCT4051 |
Kenmerken vanCD74HCT4051M96
• Breed analoog ingangsspanningsbereik: maximaal 5 V
• Lage AAN-weerstand
– 70-Ω typisch (VCC – VEE 4,5 V)
– 40-Ω typisch (VCC – VEE 9 V)
• Lage overspraak tussen schakelaars
• Snelle schakel- en voortplantingssnelheden
• Wisselen voordat het klaar is
• Breed bedrijfstemperatuurbereik: –55°C tot +125°C
• CD54HC- en CD74HC-typen
- Bedrijfsbesturingsspanning: 2 V tot 6 V
– Schakelspanning: 0 V tot 10 V
• CD54HCT- en CD74HCT-typen
- Bedrijfsbesturingsspanning: 4,5 V tot 5,5 V
– Schakelspanning: 0 V tot 10 V
– Directe LSTTL Input Logic Compatibiliteit VIL 0.8-V Max, VIH 2-V Min
– Compatibiliteit CMOS-invoer II ≤ 1 µA bij VOL, VOH
• Op producten die voldoen aan MIL-PRF-38535, worden alle parameters getest, tenzij anders aangegeven.Voor alle andere producten omvat de productieverwerking niet noodzakelijkerwijs het testen van alle parameters.
Toepassingen vanCD74HCT4051M96
• Digitale radio
• Signaalpoorten
• Fabrieksautomatisering
• Televisies
• Huishoudelijke apparaten
• Programmeerbare logische circuits
• Sensoren
Milieu- en exportclassificaties vanCD74HCT4051M96
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
