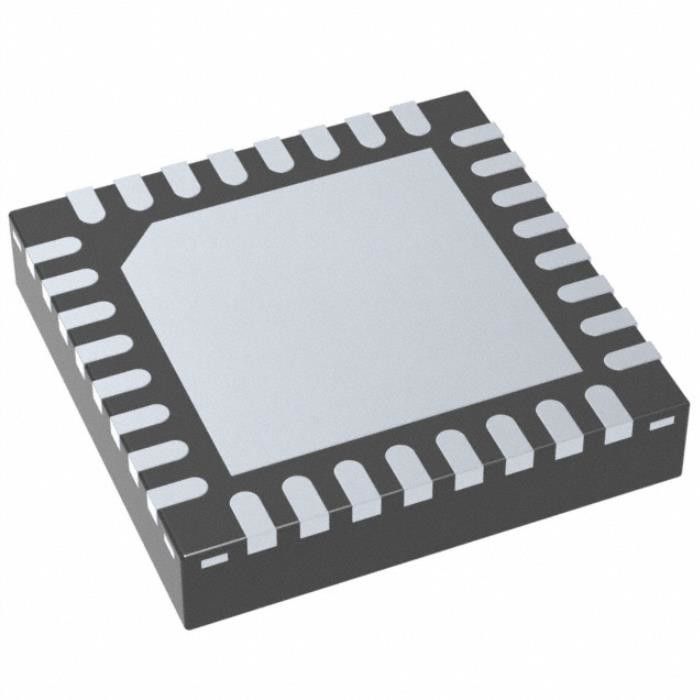

CC2640R2FRSMT IC rf TXRX+MCU BLE 5,1 32VQFN ADE Chip
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CC2640R2FRSMT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Type: | TxRx + MCU | De Familie/de Norm van rf: | Bluetooth |
| Protocol: | Bluetooth V5.1 | Modulatie: | FSK |
| Frequentie: | 2.4GHz | (Maximum) datasnelheid: | 2Mbps |
| Hoog licht: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Productomschrijving
BQ25050DQCR draadloze Rf-Module Ic Batt Chg Li-Ionen1cell 10wson
CC2640R2FRSMT draadloze Rf-Module IC rf TXRX+MCU BLE 5,1 32VQFN
IC rf TxRx + het Blootgestelde Stootkussen van MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN
Specificaties van BQ25050DQCR
| TYPE | BESCHRIJVING |
| Categorie | Rf en Radio |
| Rf-Zendontvanger ICs | |
| Mfr | Texas Instruments |
| Reeks | SimpleLink™ |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Type | TxRx + MCU |
| De Familie/de Norm van rf | Bluetooth |
| Protocol | Bluetooth v5.1 |
| Modulatie | FSK |
| Frequentie | 2.4GHz |
| (Maximum) datasnelheid | 2Mbps |
| Macht - Output | 5dBm |
| Gevoeligheid | -97dBm |
| Geheugengrootte | 128kB flits, 20kB RAM |
| Periodieke Interfaces | I ² C, I ² S, SPI, UART |
| GPIO | 10 |
| Voltage - Levering | 1.8V ~ 3.8V |
| Huidig - Ontvangend | 5.9mA |
| Huidig - Overbrengend | 9.1mA |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 32-VFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 32-VQFN (4x4) |
| Het Aantal van het basisproduct | CC2640 |
Eigenschappen van BQ25050DQCR
• Microcontroller
– Krachtige Arm® cortex®-M3
– De score CoreMark® van EEMBC: 142
– Tot 48-Mhz kloksnelheid
– 275KB van niet-vluchtig geheugen met inbegrip van 128KB van in-systeem Programmeerbare Flits
– Tot 28KB van systeem SRAM, waarvan 20KB ultra-low lekkage SRAM is
– 8KB van SRAM voor geheim voorgeheugen of systeem het gebruik van RAM
– 2-speld cJTAG en JTAG-het zuiveren
– Steunen over - luchtverbetering (OTA)
• Ultra-low controlemechanisme van de machtssensor
– Kan autonoom van de rest van het systeem in werking stellen
– architectuur met 16 bits
– 2KB van ultra-low lekkage SRAM voor code en gegevens
• De efficiënte architectuur van de codegrootte, die bestuurders, Ti-RTOS, en software Bluetooth® plaatsen in ROM om meer Flits voor de toepassing ter beschikking te stellen
Toepassingen van BQ25050DQCR
• Huis en de Bouwautomatisering
– Verbonden toestellen
– Verlichting
– Slimme sloten
– Gateways
– Veiligheidssystemen
• Industrieel
– Industrie automatisering
– Activa het volgen en beheer
• Sporten en Fitness
– Wearable geschiktheid en activiteitenmonitors
– Slimme drijvers
– Geduldige monitors
– Geschiktheidsmachines
• VERBORG
– Gokken
– Aanwijsapparaten (draadloze toetsenbord en muis)
Andere eigenschappen van BQ25050DQCR
• RoHS-volgzame pakketten
– 2,7 mm × 2,7 mm YFV DSBGA34 (14 GPIOs)
– 4 mm × 4 mm RSM VQFN32 (10 GPIOs)
– 5 mm × 5 mm RHB VQFN32 (15 GPIOs)
– 7 mm × 7 mm RGZ VQFN48 (31 GPIOs)
• Randapparatuur
– Alle digitale randspelden kunnen aan om het even welke GPIO worden verpletterd
– Vier tijdopnemermodules voor algemeen gebruik (acht tijdopnemers met 16 bits of vier met 32 bits, PWM elk)
– 12 beetje ADC, 200 ksamples/s, 8 kanaal analoge MUX
– Ononderbroken tijdcomparateur
– Ultra-low machts analoge comparateur
– Programmeerbare huidige bron
– UART, I2C, EN I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Klok in real time (RTC)
– Aes-128 veiligheidsmodule
– Ware Random numbergenerator (TRNG)
– Steun voor acht capacitief-ontdekt knopen
– Geïntegreerde temperatuursensor
• Extern systeem
– Op-spaander interne DC/DC convertor
– Naadloze integratie met de waaiervergrotingen van CC2590 en CC2592-
– Zeer weinig externe componenten
– Speld compatibel met SimpleLink™ CC2640 en CC2650-apparaten in alle VQFN-pakketten
– Speld compatibel met SimpleLink™ CC2642R en CC2652R-apparaten in de pakketten van 7 mm x 7 mm VQFN
– Speld compatibel met het apparaat van SimpleLink™ CC1350 in 4 mm × de pakketten van 4 mm en van 5 mm × 5 mm VQFN
• Lage macht
– De brede waaier van het leveringsvoltage
• Normale bedrijfsvoering: 1,8 tot 3,8 V
• Externe regelgeverswijze: 1,7 tot 1,95 V
– Actief-wijze RX: 5.9 mA
– Actief-wijze TX bij dBm 0: 6.1 mA
– Actief-wijze TX bij dBm +5: 9.1 mA
– Actief-wijze MCU: 61 µA/MHz
– Actief-wijze MCU: 48.5 CoreMark/mA
– Het controlemechanisme van de actief-wijzesensor: 0.4mA + 8,2 µA/MHz
– Reserve: 1.1 µA (RTC-het lopen en RAM/CPU-behoud)
– Sluiting: Na 100 (kielzog omhoog op externe gebeurtenissen)
• Rf-sectie
– de zendontvanger van 2,4-GHz rf compatibel met Bluetooth® Lage Energie 5,1 en vroeger LE specifications
– Uitstekende ontvangersgevoeligheid (– dBm 97 voor BLE), selectiviteit, en het blokkeren prestaties
– Verbindingsbegroting van 102 dB voor BLE
– Programmeerbare outputmacht tot dBm +5
– Single-ended of differentiële rf-interface
– Geschikt voor systemen die naleving van radiofrequentieverordeningen wereldwijd richten
• ETSI ENGELSE 300 328 (Europa)
• EN 300 440 Klasse 2 (Europa)
• FCC CFR47 Deel 15 (vs)
• ARIB std-T66 (Japan)
Milieu & de Uitvoerclassificaties van BQ25050DQCR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
