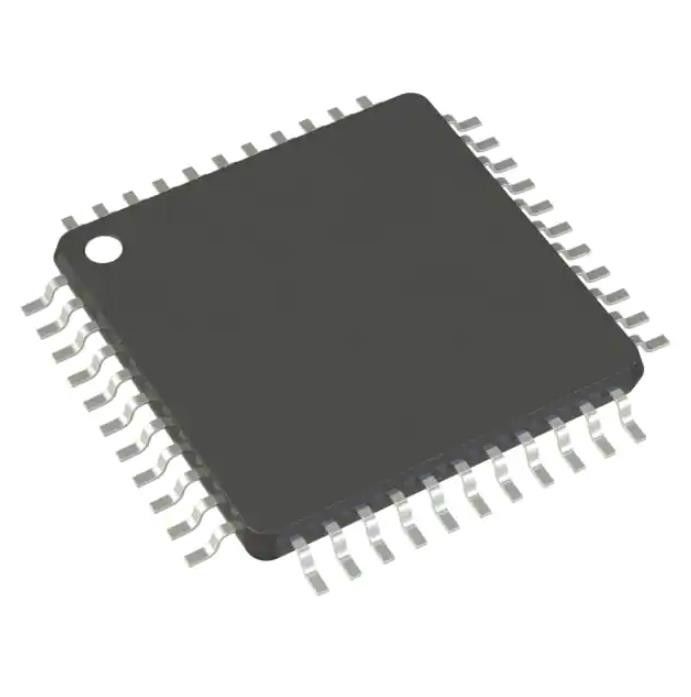

ATMEGA644PA-AUR IC Circuit 64KB FLASH 44TQFP Mcu 8bit
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Atmega644pa-AUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | AVR |
|---|---|---|---|
| Kerngrootte: | met 8 bits | Snelheid: | 20MHz |
| Connectiviteit: | I ² C, SPI, UART/USART | Randapparatuur: | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I/O: | 32 | De Grootte van het programmageheugen: | 64KB (32K x 16) |
| Hoog licht: | ATMEGA644PA-AUR IC-circuit,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
Productomschrijving
ATmega644PA-AURIC-chip met geïntegreerde schakelingMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Microcontroller IC 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Specificaties vanATmega644PA-AUR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Microchip-technologie |
| Serie | AVR®ATmega |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Kernprocessor | AVR |
| Kerngrootte | 8-bits |
| Snelheid | 20 MHz |
| Connectiviteit | I²C, SPI, UART/USART |
| Randapparatuur | Brown-out Detecteren/Resetten, POR, PWM, WDT |
| Aantal I/O | 32 |
| Programma Geheugengrootte | 64KB (32K x 16) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 2K x 8 |
| RAM-grootte | 4K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,8V ~ 5,5V |
| Gegevens Converters | A/D 8x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 44-TQFP |
| Toestelpakket leverancier | 44-TQFP (10x10) |
| Basisproductnummer | ATMEGA644 |
Kenmerken vanATmega644PA-AUR
•Krachtige, energiezuinige 8-bits AVR®-microcontroller
• Geavanceerde RISC-architectuur
• 131 krachtige instructies - de meeste uitvoeringen met één klokcyclus
• 32 × 8 werkregisters voor algemeen gebruik
• Volledig statische werking
• Tot 20MIPS doorvoer bij 20MHz
• On-chip 2-cyclus multiplier
• Niet-vluchtige geheugensegmenten met een hoog uithoudingsvermogen
• 16/32/64/128KBytes in-systeem zelfprogrammeerbaar Flash-programmageheugen
• 512/1K/2K/4KBytes EEPROM
• 1/2/4/16KBytes interne SRAM
• Schrijf-/wiscycli: 10.000 Flash/ 100.000 EEPROM
• Gegevensbewaring: 20 jaar bij 85°C/ 100 jaar bij 25°C(1)
• Optionele opstartcodesectie met onafhankelijke vergrendelingsbits
• In-systeemprogrammering door op-chip-opstartprogramma
• Echte lees-terwijl-schrijfbewerking
• Programmeerslot voor softwarebeveiliging
• Ondersteuning voor QTouch®-bibliotheek
• Capacitieve aanraakknoppen, schuifregelaars en wielen
• QTouch en QMatrix™ acquisitie
• Tot 64 detectiekanalen
• JTAG (IEEE standaard 1149.1 Compliant) Interface
• Grensscanmogelijkheden volgens de JTAG-standaard
• Uitgebreide ondersteuning voor foutopsporing op de chip
• Programmeren van Flash, EEPROM, Fuses en Lock Bits via de JTAG-interface
Tellereenheid vanATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P gebruikt hetzelfde type kristaloscillator voor laagfrequente kristaloscillator en timer/tegenoscillator.Zie ”Lage frequentie kristaloscillator” op pagina 43 voor details over de oscillator- en kristalvereisten.Het apparaat kan zijn Timer/Counter2 bedienen vanaf een extern horlogekristal van 32,768 kHz of een externe klokbron.Zie ”Klokbronaansluitingen” op pagina 40 voor details.Het toepassen van een externe klokbron op TOSC1 kan worden gedaan als EXTCLK in het ASSR-register naar logische één wordt geschreven.Zie ”OCR2B – Output Compare Register B” op pagina 163 voor meer informatie over het selecteren van een externe klok als input in plaats van een 32.768kHz horlogekristal.
Milieu- en exportclassificaties vanATmega644PA-AUR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.31.0001 |
