Ata5833-WNQW Draadloze Rf-Module Ic Rf Txrx+Mcu Ism<1ghz 32vfqfn
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Ata5833-WNQW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Type: | TxRx + MCU | De Familie/de Norm van rf: | Algemeen ISM < 1GHz |
| Modulatie: | VRAAG, FSK | Frequentie: | 315MHz, 434MHz, 868MHz, 915MHz |
| (Maximum) datasnelheid: | 120kbpsDT | Macht - Output: | 14.5dBm |
Productomschrijving
Ata5833-WNQW Draadloze Rf-Moduleic Rf Txrx+Mcu Ism<1ghz 32vfqfn="">
IC rf TxRx + Algemene ISM van MCU < 1GHz="" 315MHz="">
Specificaties van ata5833-WNQW
| TYPE | BESCHRIJVING |
| Categorie | Rf en Radio |
| Rf-Zendontvanger ICs | |
| Mfr | Microchiptechnologie |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Type | TxRx + MCU |
| De Familie/de Norm van rf | Algemene ISM < 1GHz=""> |
| Protocol | - |
| Modulatie | VRAAG, FSK |
| Frequentie | 315MHz, 434MHz, 868MHz, 915MHz |
| (Maximum) datasnelheid | 120kbps |
| Macht - Output | 14.5dBm |
| Gevoeligheid | -125dBm |
| Geheugengrootte | 24kB ROM |
| Periodieke Interfaces | SPI |
| GPIO | 2 |
| Voltage - Levering | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| Huidig - Ontvangend | 9.8mA |
| Huidig - Overbrengend | 9.4mA ~ 13.8mA |
| Werkende Temperatuur | -40°C ~ 105°C |
| Opzettend Type | De oppervlakte zet op |

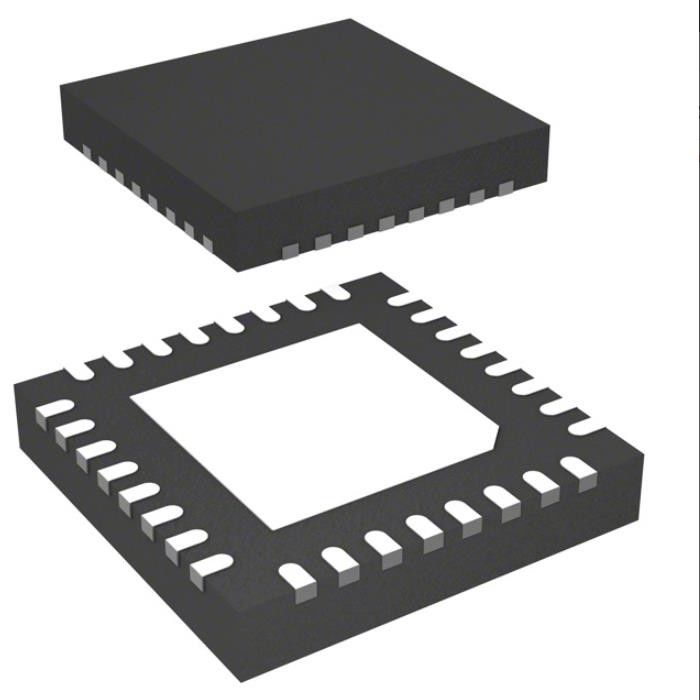

| Pakket/Geval | 32-VFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 32-QFN (5x5) |
| Het Aantal van het basisproduct | ATA5833 |
Eigenschappen van ata5833-WNQW
●AVR® microcontroller kern met de bibliotheek van 1Kbyte SRAM en van 24Kbyte rf in ingebouwde programmatuur (ROM)
●Atmel® ATA5831: 20Kbyte van gebruikersflits
●Atmel ATA5832: 20Kbyte van gebruikersrom
●Atmel ATA5833: Geen gebruikersgeheugen — Rf-bibliotheek in slechts ingebouwde programmatuur
●Gesteunde frequentiegebieden
●Laag-band 310MHz aan 318MHz, 418MHz aan 477MHz
●Hoog-band 836MHz aan 956MHz
●315.00MHz/433.92MHz/868.30MHz en 915.00MHz met één 24.305MHz-kristal
●Lage huidige consumptie
●9.8mA voor RXMode (laag-band), 1.2mA voor 21ms-cyclus drie-kanaal opiniepeiling
●9.4mA/13.8mA voor TXMode (laag-band, Steenbolk = 6dBm/10dBm)
●Typische OFFMode-stroom van 5nA (maximum600na bij versus = 3.6V en T = 85°C)
●Programmeerbare outputmacht – 12dBm aan +14.5dBm (0.4dB-stap)
●Steunt de 0dBm-klasse van ARIB std-T96
●VRAAG het vormen om spectrale bandbreedte van het gemoduleerde signaal van de PAoutput te verminderen
●Het punt van de input1db compressie
●– 48dBm (volledig vertrouwelijkheidsniveau)
●– 20dBm (actieve antennebevochtiging)
●Programmeerbare kanaalfrequentie met verwaarloosbaar-n PLL
●93Hz resolutie voor laag-band
●185Hz resolutie voor hoog-band
●FSK-afwijking ±0.375kHz aan ±93kHz
●FSK-gevoeligheid (gecodeerd Manchester) bij 433.92MHz
●– 108.5dBm bij 20Kbit/s F = ± 20kHz BWIF = 165kHz
●– 111dBm bij 10Kbit/s F = ± 10kHz BWIF = 165kHz
●– 114dBm bij 5Kbit/s F = ± 5kHz BWIF = 165kHz
●– 122.5dBm bij 0.75Kbit/s F = ± 0.75kHz BWIF = 25kHz
●VRAAG gevoeligheid (gecodeerd Manchester) bij 433.92MHz
●– 110.5dBm bij 20Kbit/s BWIF = 80kHz
●– 125dBm bij 0.5Kbit/s BWIF = 25kHz
●Programmeerbaar rx-als bandbreedte 25kHz aan 366kHz (ongeveer 10%-stappen)
Toepassingen van ata5833-WNQW
De zendontvanger wordt ontworpen om in de volgende toepassingsgebieden worden gebruikt:
●Ver keyless ingangssysteem (RKE)
●De passieve ingang gaat systeem (PIN)
●Het controlesysteem van de banddruk (TPM, TPMS)
●Ver beginsysteem (RS)
●Afstandsbedieningsystemen, b.v., de openers van de garagedeur
●Slimme rf-toepassingen
●Op afstand metende systemen
Milieu & de Uitvoerclassificaties van ata5833-WNQW
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
