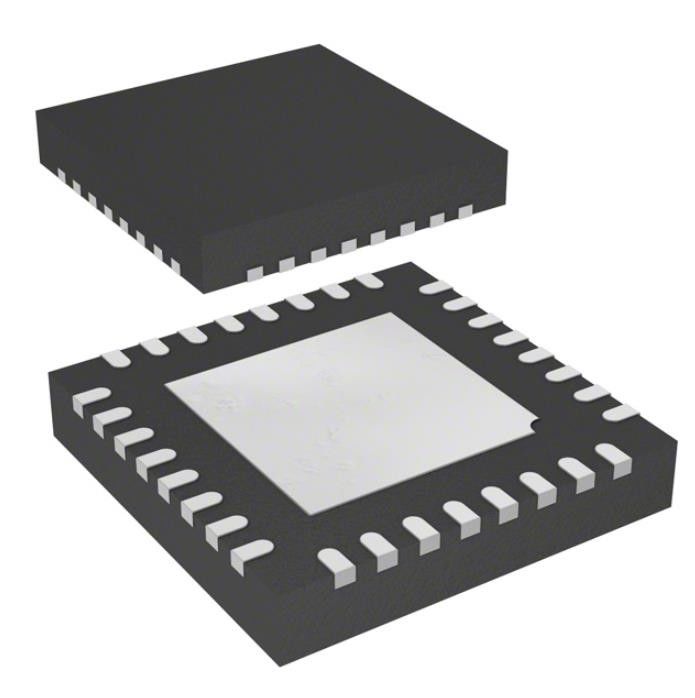

AT90PWM3B-16MU 8kb Flits met 8 bits de van geïntegreerde schakelingen 32qfn van IC Chip Mcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AT90PWM3B-16MU |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Kernbewerker: | AVR | Kerngrootte: | met 8 bits |
| Snelheid: | 16MHz | Connectiviteit: | SPI, UART/USART |
| Randapparatuur: | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT | Aantal van I/O: | 27 |
Productomschrijving
AT90PWM3B-16MU 8kb Flits de met 8 bits 32qfn van IC Spaander van de van geïntegreerde schakelingen Mcu
De Verlichtings16mhz 8KB (8K x 8) FLITS de met 8 bits 32-QFN Microcontroller van AVR AVR® 90PWM van IC (7x7)
Specificaties van AT90PWM3B-16MU
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Microchiptechnologie |
| Reeks | De Verlichting van AVR® 90PWM |
| Pakket | Dienblad |
| Productstatus | Actief |
| Kernbewerker | AVR |
| Kerngrootte | met 8 bits |
| Snelheid | 16MHz |
| Connectiviteit | SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I/O | 27 |
| De Grootte van het programmageheugen | 8KB (8K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 512 x 8 |
| RAM Size | 512 x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.7V ~ 5.5V |
| Gegevensconvertors | A/D 11x10b; D/A 1x10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 105°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 32-VQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 32-QFN (7x7) |
| Het Aantal van het basisproduct | AT90PWM3B |
Eigenschappen van AT90PWM3B-16MU
• Hoge Prestaties, Lage Microcontroller met 8 bits van Machtsatmel® AVR®
• Geavanceerde RISC-Architectuur
– 129 Krachtige Instructies - de Meeste Enige Uitvoering van de Klokcyclus
– 32 x 8 Algemeen Doel Werkende Registers
– Volledig Statische Verrichting
– Tot 1 MIPS productie per Mhz
– Op-spaander 2 cyclusmultiplicator
• Gegevens en Niet-vluchtig Programmageheugen
– 8K-Bytesflits van Geheugen van het in-Systeem het Programmeerbare Programma
• Duurzaamheid: 10.000 schrijf/wis Cycli
– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes
• In-systeem Programmering door On-chip Boot Programma
• Waar belezen-terwijl-schrijf Verrichting
– 512 Bytes van in-Systeem Programmeerbare EEPROM
• Duurzaamheid: 100.000 schrijf/wis Cycli
– 512 Bytes Intern SRAM
– Programmeringsslot voor Flitsprogramma en EEPROM-Gegevensbeveiliging
• Op Chip Debug Interface (debugWIRE)
• Randeigenschappen
– Twee of drie PSC van de 12 beetjehoge snelheid (de Controlemechanismen van het Machtsstadium) met de Verhoging van de 4 beetjeresolutie
• Niet Overlappende Omgekeerde PWM-Outputspelden met Flexibele dood-Tijd
• Veranderlijke PWM-plichtscyclus en Frequentie
• Synchrone Update van alle PWM-Registers
• Autoeindefunctie voor Gebeurtenis Gedreven PFC-Implementatie
• Minder dan 25 Herz-Stapbreedte bij de Frequentie van de 150 kHzoutput
• PSC2 met vier Outputspelden en Outputmatrijs
– Één Algemeen doeltijdopnemer met 8 bits/Tegen met Afzonderlijke Prescaler en vangt Wijze
– Één Algemeen doeltijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt Wijze en vangt Wijze
– Programmeerbare Periodieke USART
• Standaarduart-wijze
• 16/17 beetje Tweefasenwijze voor DALI Communications
– Meester/Slaven de Periodieke Interface van SPI
– 10 beetje ADC
• Tot 11 kiezen Gebeëindigde Kanalen en 2 volledig Differentiële ADC Kanaalparen uit
• Programmeerbare Aanwinst (5x, 10x, 20x, 40x op Differentiële Kanalen)
• Intern Verwijzingsvoltage
– 10 beetje DAC
– Analoge Comparateur twee of drie met weerstand-Serie om Vergelijkingsvoltage aan te passen
– Externe 4 onderbreken
– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator
• Speciale Microcontroller Eigenschappen
– Lage Nutteloze Macht, Lawaaivermindering, en Macht onderaan Wijzen
– Macht bij het Terugstellen en de Programmeerbare Bruine uit Opsporing
– Vlagserie in beetje-Programmeerbare I/O Ruimte (4 bytes)
Toepassingen van AT90PWM3B-16MU
Deze documentatie bevat eenvoudige voorbeelden van programmacode die kort tonen hoe te om diverse delen van het apparaat te gebruiken. Deze voorbeelden van programmacode veronderstellen dat het deel-specifieke header-bestand vóór compilatie inbegrepen is. Me ervan bewust ben dat niet alle c-compilerverkopers beetjedefinities in de header-bestanden omvatten en behandeling in C is afhankelijke compiler onderbreken. Gelieve te bevestigen voor nadere informatie met de c-compilerdocumentatie.
Milieu & de Uitvoerclassificaties van AT90PWM3B-16MU
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
