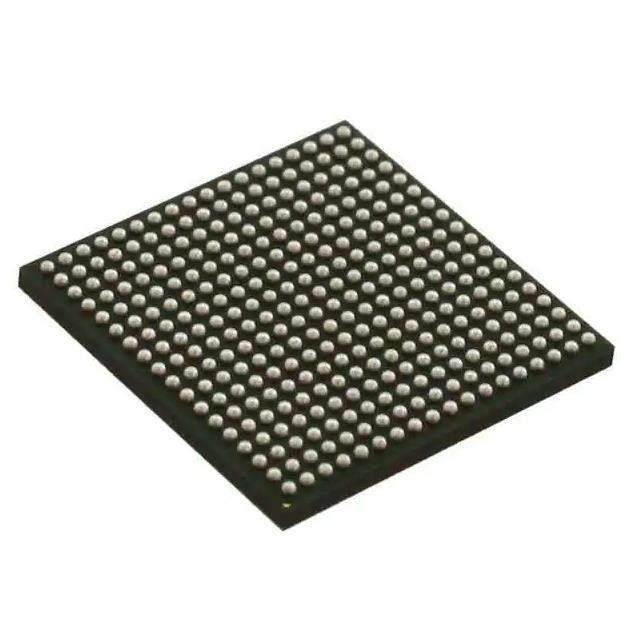

AM3357BZCZA30 IC Chip Mpu Sitara 300MHZ 324 NFBGA ADE Chip
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AM3357BZCZA30 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | Sitara™ |
|---|---|---|---|
| pakket: | Dienblad | Productstatus: | Actief |
| Kernbewerker: | ARM® cortex®-A8 | Aantal Kernen/Busbreedte: | 1 kern, met 32 bits |
| Snelheid: | 300MHz | ||
| Hoog licht: | AM3357BZCZA30 IC-Spaander,Mpu Sitara 300MHZ 324NFBGA,324 FBGA ADE Chip |
||
Productomschrijving
AM3357BZCZA30 Spaander de van geïntegreerde schakelingen Mpu Sitara 300mhz 324nfbga van IC
ARM® cortex®-A8 Microprocessor IC Sitara™ 1 Kern, 300MHz met 32 bits 324-NFBGA (15x15)
Specificaties van AM3357BZCZA30
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microprocessors | |
| Mfr | Texas Instruments |
| Reeks | Sitara™ |
| Pakket | Dienblad |
| Productstatus | Actief |
| Kernbewerker | ARM® cortex®-A8 |
| Aantal Kernen/Busbreedte | 1 kern, met 32 bits |
| Snelheid | 300MHz |
| Co-Processors/DSP | Multimedia; NEON™ SIMD |
| RAM Controllers | LPDDR, DDR2, DDR3, DDR3L |
| Grafiekversnelling | Ja |
| Vertoning & Interfacecontrolemechanismen | LCD, Touchscreen |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2,0 + PHY (2) |
| Voltage - I/O | 1.8V, 3.3V |
| Werkende Temperatuur | -40°C ~ 105°C (TJ) |
| Veiligheidseigenschappen | Cryptografie, Random numbergenerator |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 324-LFBGA |
| Het Pakket van het leveranciersapparaat | 324-NFBGA (15x15) |
| Extra Interfaces | KAN, I ² C, McASP, McSPI, MMC/SD/SDIO, UART |
| Het Aantal van het basisproduct | AM3357 |
Eigenschappen van AM3357BZCZA30
• Tot 1-GHz Sitara™ ARM® Cortex®
- De Bewerker van A8 32 ‑ BitRISC
– De Co-processor van NEON™ SIMD
– 32KB van L1-Instructie en 32KB van de enig-Foutenopsporing van Gegevenscachewith (Pariteit)
– 256KB van L2-Geheim voorgeheugen met Fout het Verbeteren Code (ECC)
– 176KB van ROM van de op-Spaanderlaars
– 64KB van Specifiek RAM
– De wedijver en zuivert - JTAG
– Onderbreek Controlemechanisme (tot 128 InterruptRequests)
• Op-spaandergeheugen (Gedeelde L3 RAM)
– 64KB van op-Spaander Voor algemeen gebruik MemoryController (OCMC) RAM
– Toegankelijk voor Alle Meesters
– Steunenbehoud voor Snelle Activering
• Externe Geheugeninterfaces (EMIF)
– mDDR (LPDDR), DDR2, DDR3, DDR3LController:
– mDDR: 200-Mhz Klok (Datasnelheid 400-Mhz)
– DDR2: 266-Mhz Klok (Datasnelheid 532-Mhz)
– DDR3: 400-Mhz Klok (Datasnelheid 800-Mhz)
– DDR3L: 400-Mhz Klok (800-Mhz DataRate)
– Gegevensbus met 16 bits
– 1GB van Totale Adresseerbare Ruimte
– Steunen het Geheugen DeviceConfigurations van Één x16 of Twee x8-
– Geheugencontrolemechanisme voor algemeen gebruik (GPMC)
– Flexibele AsynchronousMemory-Interface met 8 bits en met 16 bits met maximaal Zeven NAND ChipSelects (, NOCH, muxed-noch, SRAM)
– De Code van gebruiksbch om 4, 8, of 16-BitECC te steunen
– De Code van gebruikshamming om 1-beetje ECC te steunen
– De Module van het foutenmerkteken (IEP)
– Gebruikt samen met de Adressen van GPMC toLocate van Geproduceerde de Veeltermen van Gegevensfouten fromSyndrome Gebruikend aBCH Algoritme
– Steunen 4, 8, en met 16 bits per 512-ByteBlock Foutenplaats op BCHAlgorithms wordt gebaseerd die
• Programmeerbaar Communicatie van het Eenheidssubsysteem andIndustrial Subsysteem In real time (pru-ICSS)
– Steunenprotocollen zoals EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™, en meer
- De Bewerker van A8 32 ‑ BitRISC
– De Co-processor van NEON™ SIMD
– 32KB van L1-Instructie en 32KB van de enig-Foutenopsporing van Gegevenscachewith (Pariteit)
– 256KB van L2-Geheim voorgeheugen met Fout het Verbeteren Code (ECC)
– 176KB van ROM van de op-Spaanderlaars
– 64KB van Specifiek RAM
– De wedijver en zuivert - JTAG
– Onderbreek Controlemechanisme (tot 128 InterruptRequests)
• Op-spaandergeheugen (Gedeelde L3 RAM)
– 64KB van op-Spaander Voor algemeen gebruik MemoryController (OCMC) RAM
– Toegankelijk voor Alle Meesters
– Steunenbehoud voor Snelle Activering
• Externe Geheugeninterfaces (EMIF)
– mDDR (LPDDR), DDR2, DDR3, DDR3LController:
– mDDR: 200-Mhz Klok (Datasnelheid 400-Mhz)
– DDR2: 266-Mhz Klok (Datasnelheid 532-Mhz)
– DDR3: 400-Mhz Klok (Datasnelheid 800-Mhz)
– DDR3L: 400-Mhz Klok (800-Mhz DataRate)
– Gegevensbus met 16 bits
– 1GB van Totale Adresseerbare Ruimte
– Steunen het Geheugen DeviceConfigurations van Één x16 of Twee x8-
– Geheugencontrolemechanisme voor algemeen gebruik (GPMC)
– Flexibele AsynchronousMemory-Interface met 8 bits en met 16 bits met maximaal Zeven NAND ChipSelects (, NOCH, muxed-noch, SRAM)
– De Code van gebruiksbch om 4, 8, of 16-BitECC te steunen
– De Code van gebruikshamming om 1-beetje ECC te steunen
– De Module van het foutenmerkteken (IEP)
– Gebruikt samen met de Adressen van GPMC toLocate van Geproduceerde de Veeltermen van Gegevensfouten fromSyndrome Gebruikend aBCH Algoritme
– Steunen 4, 8, en met 16 bits per 512-ByteBlock Foutenplaats op BCHAlgorithms wordt gebaseerd die
• Programmeerbaar Communicatie van het Eenheidssubsysteem andIndustrial Subsysteem In real time (pru-ICSS)
– Steunenprotocollen zoals EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™, en meer
– Twee Programmeerbare Eenheden In real time (PRUs)
– Lading/Opslagrisc Bewerker met 32 bits Geschikt om bij 200 Mhz Te lopen
– 8KB van Instructie RAM With Single-Error Detection (Pariteit)
– 8KB van Gegevens RAM With Single-Error Detection (Pariteit)
– Enig-cyclusmultiplicator met 32 bits met Accumulator met 64 bits
– De verbeterde GPIO-Module verstrekt ShiftIn/steunt en uit Klink op Extern Signaal vergelijkt
– 12KB van Gedeeld RAM With Single-Error Detection (Pariteit)
– Drie 120-byte Registerbanken Toegankelijk door Elke PRU
– Onderbreek Controlemechanisme (INTC) voor Behandelend Systeeminvoergebeurtenissen
– Lokaal verbind Bus voor het Verbinden van Interne en Externe Meesters met de Middelen binnen pru-ICSS onderling
– Randapparatuur binnen pru-ICSS:
– Één UART-Haven met Datatransportbesturingspelden, Steunen tot 12 Mbps
– Verbeterde één vangt (eCAP) Module
– Twee MII Ethernet-Havens die Industriële Ethernet, zoals EtherCAT steunen
– Één MDIO-Haven
• Macht, het Terugstellen, de Module en van het Klokbeheer (PRCM)
– Controleert de Ingang en de Uitgang van Reserve en diep-Slaapwijzen
– Verantwoordelijk voor Slaap die, schakelt het Machtsdomein het Rangschikken, Activering het Rangschikken rangschikken uit, en het Machtsdomein schakelt het Rangschikken in
– Klokken
– Geïntegreerde 15 - aan Oscillator 35-Mhz Met hoge frekwentie die wordt gebruikt om een Verwijzingsklok voor Divers Systeem en Perifere Klokken te produceren
– Laat de steunen Individuele Klok en maakt Controle voor Subsystemen en Randapparatuur toe onbruikbaar om Verminderde Machtsconsumptie te vergemakkelijken
– Vijf ADPLLs om Systeemklokken te produceren
(MPU-Subsysteem, de Interface van Ddr, USB en Randapparatuur [MMC en BR, UART, SPI, I 2C], het Pixelklok van L3, van L4, van Ethernet, van GFX [SGX530], LCD)
Toepassingen van AM3357BZCZA30
• Gokkenrandapparatuur
• Huis en Industriële Automatisering
• De Medische Toestellen van de consument
• Printers
• Slimme Tolsystemen
• Aangesloten Automaten
• Weegschaal
• Onderwijsconsoles
• Geavanceerd Speelgoed
Milieu & de Uitvoerclassificaties van AM3357BZCZA30
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
