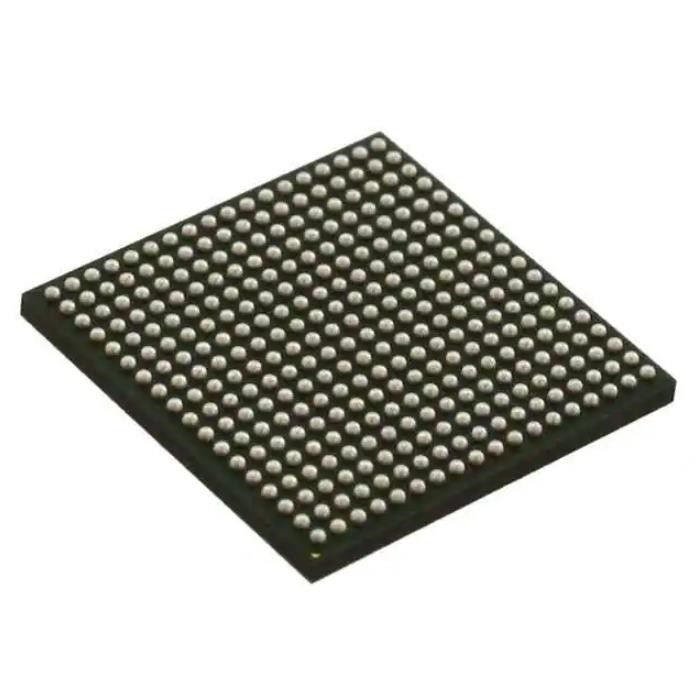

AM3352BZCZD80 Elektronische IC-chips IC Mpu Sitara 800MHZ 324NFBGA
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AM3352BZCZD80 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | Sitara™ |
|---|---|---|---|
| Pakket: | Dienblad | Productstatus: | Actief |
| Kernbewerker: | ARM® cortex®-A8 | Aantal Kernen/Busbreedte: | 1 kern, met 32 bits |
| Snelheid: | 800MHz | Co-Processors/DSP: | multimedia; NEON™ SIMD |
| Hoog licht: | AM3352BZCZD80,IC Mpu Sitara 800MHZ,Mpu Sitara 800MHZ 324NFBGA |
||
Productomschrijving
AM3352BZCZD80 Draadloze RF-module Ic Mpu Sitara 800mhz 324nfbga
ARM® Cortex®-A8 Microprocessor IC Sitara™ 1 kern, 32-bits 800MHz 324-NFBGA (15x15)
Specificaties van AM3352BZCZD80
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microprocessoren | |
| Mfr | Texas Instrumenten |
| Serie | Sitara™ |
| Pakket | Dienblad |
| product status | Actief |
| Kernprocessor | ARM® Cortex®-A8 |
| Aantal kernen/busbreedte | 1 kern, 32-bits |
| Snelheid | 800MHz |
| Co-processoren/DSP | multimedia;NEON™ SIMD |
| RAM-controllers | LPDDR, DDR2, DDR3, DDR3L |
| Grafische versnelling | Ja |
| Display- en interfacecontrollers | LCD, touchscreen |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| Spanning - I/O | 1,8V, 3,3V |
| Bedrijfstemperatuur | -40°C ~ 90°C (TJ) |
| Beveiligingsfuncties | Cryptografie, generator van willekeurige getallen |
| Montage type | Opbouwmontage |
| Pakket / koffer | 324-LFBGA |
| Toestelpakket leverancier | 324-NFBGA (15x15) |
| Extra interfaces | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Basisproductnummer | AM3352 |
Kenmerken vanAM3352BZCZD80
• Tot 1 GHz Sitara™ ARM® Cortex® -A8 32‑bits RISC-processor
– NEON™ SIMD-coprocessor
– 32KB L1-instructie en 32KB datacache met detectie van enkele fouten (pariteit)
– 256 KB L2-cache met foutcorrectiecode (ECC)
- 176 KB On-Chip Boot ROM
- 64 KB toegewezen RAM
- Emulatie en foutopsporing - JTAG
– Onderbrekingscontroller (tot 128 onderbrekingsverzoeken)
• On-Chip geheugen (gedeeld L3 RAM)
- 64KB RAM voor algemene doeleinden op de chipgeheugencontroller (OCMC).
– Toegankelijk voor alle Masters
- Ondersteunt retentie voor snel wakker worden
• Externe geheugeninterfaces (EMIF)
– mDDR(LPDDR), DDR2, DDR3, DDR3L-controller:
– mDDR: 200-MHz klok (400-MHz datasnelheid)
– DDR2: 266-MHz klok (532-MHz datasnelheid)
– DDR3: 400-MHz klok (800-MHz datasnelheid)
– DDR3L: 400-MHz klok (800-MHz datasnelheid)
– 16-bits databus
- 1 GB totale adresseerbare ruimte
- Ondersteunt één x16 of twee x8 geheugenapparaatconfiguraties
- Geheugencontroller voor algemeen gebruik (GPMC)
- Flexibele 8-bits en 16-bits asynchrone geheugeninterface met maximaal zeven chipselecties (NAND, NOR, Muxed-NOR, SRAM)
- Gebruikt BCH-code om 4-, 8- of 16-bits ECC te ondersteunen
- Gebruikt Hamming-code om 1-bits ECC te ondersteunen
- Error Locator-module (ELM)
- Gebruikt in combinatie met de GPMC om adressen te lokaliseren van gegevensfouten van syndroompolynomen die zijn gegenereerd met behulp van een BCH-algoritme
– Ondersteunt 4-, 8- en 16-bit per 512-byte blokfoutlocatie op basis van BCH-algoritmen
• Programmeerbaar real-time eenheidssubsysteem en industrieel communicatiesubsysteem (PRU-ICSS)
– Ondersteunt protocollen zoals EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ en meer
– Twee programmeerbare real-time units (PRU's)
– 32-bits RISC-processor voor laden/opslaan, geschikt voor 200 MHz
- 8 KB instructie-RAM met detectie van enkele fouten (pariteit)
- 8KB aan gegevens-RAM met detectie van enkele fouten (pariteit)
- Single-Cycle 32-bits multiplier met 64-bits accumulator
- Verbeterde GPIO-module biedt ondersteuning voor ShiftIn/Out en parallelle vergrendeling op extern signaal
- 12 KB gedeeld RAM met detectie van enkele fouten (pariteit)
– Drie registerbanken van 120 bytes die toegankelijk zijn voor elke PRU
- Interrupt Controller (INTC) voor het afhandelen van systeeminvoergebeurtenissen
– Lokale verbindingsbus voor het aansluiten van interne en externe masters op de bronnen binnen de PRU-ICSS
– Randapparatuur in de PRU-ICSS:
- Eén UART-poort met Flow Control-pinnen, ondersteunt tot 12 Mbps
- Eén Enhanced Capture (eCAP) -module
– Twee MII Ethernet-poorten die industrieel Ethernet ondersteunen, zoals EtherCAT
– Eén MDIO-poort
• Voedings-, reset- en klokbeheermodule (PRCM).
– Regelt het in- en uitschakelen van stand-by- en diepe slaapstanden
– Verantwoordelijk voor Sleep Sequencing, Power Domain Switch-Off Sequencing, Wake-Up Sequencing en Power Domain Switch-On Sequencing
– Klokken
- Geïntegreerde 15- tot 35-MHz hoogfrequente oscillator die wordt gebruikt om een referentieklok te genereren voor verschillende systeem- en perifere klokken
- Ondersteunt individuele klok in- en uitschakelen van controle voor subsystemen en randapparatuur om een lager stroomverbruik mogelijk te maken
- Vijf ADPLL's om systeemklokken te genereren (MPU-subsysteem, DDR-interface, USB en randapparatuur [MMC en SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
toepassingenvanAM3352BZCZD80
• Gaming-randapparatuur
• Woning- en industriële automatisering
• Medische apparaten voor consumenten
• Printers
• Slimme tolsystemen
• Aangesloten automaten
• Weegschalen
• Educatieve consoles
• Geavanceerd speelgoed
Milieu- en exportclassificaties vanAM3352BZCZD80
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
