ADL5380ACPZ-R7 Draadloze RF-module Demod Ic 400mhz-6ghz 24lfcsp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADL5380ACPZ-R7 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Demodulator |
|---|---|---|---|
| LO frequentie: | 400MHz ~ 6GHz | Rf-Frequentie: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | Aanwinst: | 6.9dB |
| Geluidsniveau: | 10.9dB | Huidig - Levering: | 245 mA |
Productomschrijving
ADL5380ACPZ-R7 Draadloze RF-module Demod Ic 400mhz-6ghz 24lfcsp
RF-demodulator IC 400MHz ~ 6GHz 24-WFQFN blootliggende pad, CSP
Specificaties van ADL5380ACPZ-R7
| TYPE | BESCHRIJVING |
| Categorie | RF en draadloos |
| RF-demodulatoren | |
| Mfr | Analoge apparaten Inc. |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Demodulator |
| LO-frequentie | 400 MHz ~ 6 GHz |
| RF-frequentie | 400 MHz ~ 6 GHz |
| P1dB | 11,6dBm |
| Verdienen | 6,9dB |
| Ruis figuur | 10,9dB |
| Huidige voorraad | 245 mA |
| Spanning - voeding | 4,75V ~ 5,25V |
| Montage type | Opbouwmontage |

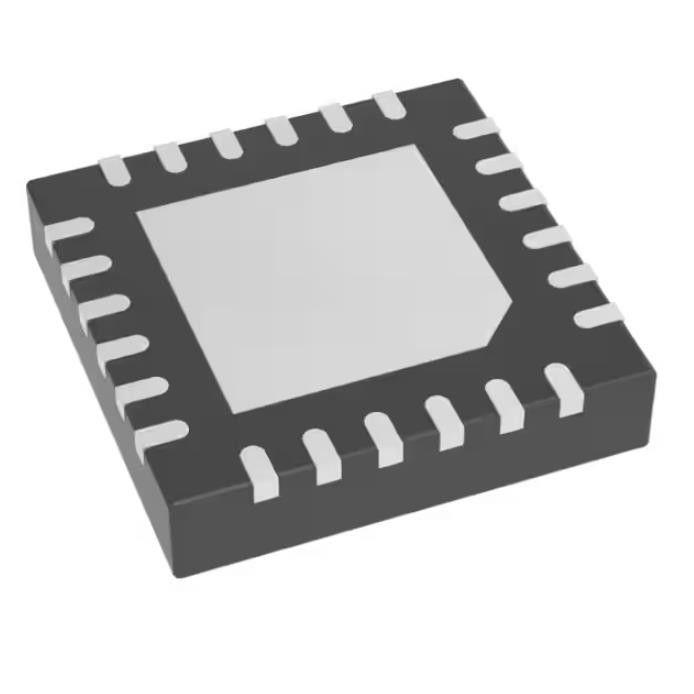

| Pakket / koffer | 24-WFQFN blootliggende pad, CSP |
| Toestelpakket leverancier | 24-LFCSP (4x4) |
| Basisproductnummer | ADL5380 |
Kenmerken vanADL5380ACPZ-R7
Werkende RF- en LO-frequentie: 400 MHz tot 6 GHz Ingang IP3
30 dBm bij 900 MHz
28 dBm bij 1900 MHz
Ingang IP2: >65 dBm bij 900 MHz
Ingang P1dB (IP1dB): 11,6 dBm bij 900 MHz
Geluidsgetal (NF)
10,9 dB bij 900 MHz
11,7 dB bij 1900 MHz
Spanningsomzettingsversterking: ~7 dB
Kwadratuurdemodulatienauwkeurigheid bij 900 MHz
Fasenauwkeurigheid: ~0,2°
Amplitudebalans: ~0,07 dB
Demodulatiebandbreedte: ~390 MHz
Basisband I/Q-aandrijving: 2 V pp in 200 Ω
Enkele 5 V voeding
toepassingenvanADL5380ACPZ-R7
Mobiel W-CDMA/GSM/LTE
Magnetron point-to-(multi)point radio's
Draadloos breedband en WiMAX
Milieu- en exportclassificaties vanADL5380ACPZ-R7
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
