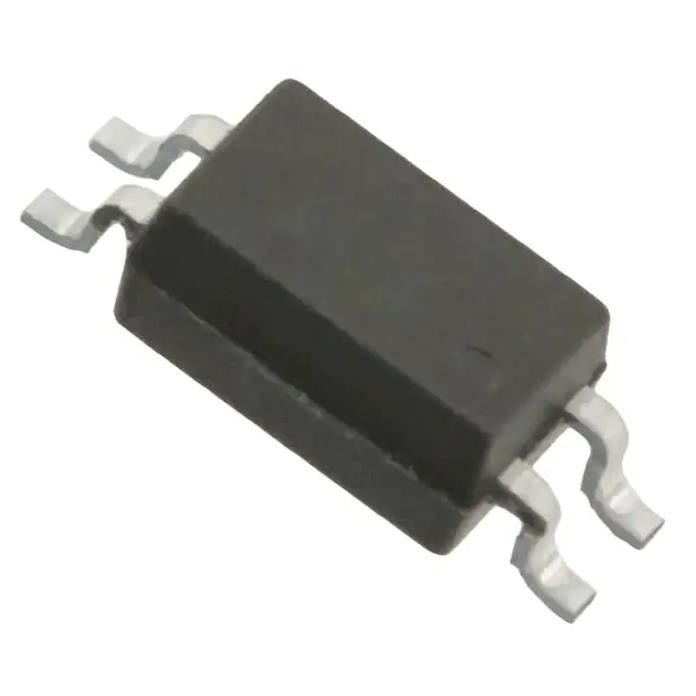

Acpl-217-56BE Temperatuursensor Chip Optoisolator IC 3.75kv trans 4so
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Acpl-217-56BE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Aantal Kanalen: | 1 |
|---|---|---|---|
| Voltage - Isolatie: | 3750Vrms | Huidige Overdrachtverhouding (Min): | 130% @ 5mA |
| Huidige (Maximum) Overdrachtverhouding: | 260% @ 5mA | Inschakelen/Draai van Tijd (Type): | 3µs, 3µs |
| Stijgings/Daling Tijd (Type): | 2µs, 3µs | Inputtype: | Gelijkstroom |
| Hoog licht: | Acpl-217-56BE,Temperatuursensor Chip Optoisolator,Optoisolator IC 3.75kv |
||
Productomschrijving
Acpl-217-56BE Geïntegreerde schakelingen IC Chip Optoisolator 3.75kv trans 4so
De Output3750vrms 1 Kanaal van de Optoisolatortransistor 4-ZO
Specificaties van acpl-217-56BE
| TYPE | BESCHRIJVING |
| Categorie | Isolatoren |
| Optoisolators | |
| Transistor, Photovoltaic Output Optoisolators | |
| Mfr | Beperkte Broadcom |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Aantal Kanalen | 1 |
| Voltage - Isolatie | 3750Vrms |
| Huidige Overdrachtverhouding (Min) | 130% @ 5mA |
| Huidige (Maximum) Overdrachtverhouding | 260% @ 5mA |
| Inschakelen/Draai van Tijd (Type) | 3µs, 3µs |
| Stijgings/Daling Tijd (Type) | 2µs, 3µs |
| Inputtype | Gelijkstroom |
| Outputtype | Transistor |
| Voltage - (Maximum) Output | 80V |
| Huidig - Output/Kanaal | 50mA |
| Voltage - door:sturen (Vf) (Type) | 1.2V |
| Huidig - Voorwaartse gelijkstroom (als) (Maximum) | 50 mA |
| (Maximum) Vceverzadiging | 400mV |
| Werkende Temperatuur | -55°C ~ 110°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 4-SOIC (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 4-ZO |
| Het Aantal van het basisproduct | Acpl-217 |
Eigenschappen van acpl-217-56BE
• Huidige overdrachtverhouding (CTR): 50% (minimum) bij ALS = 5 mA, VCC = 5V
• Hoog input-output isolatievoltage (VISO): 3750VRMS
• Niet-verzadigde reactietijd (RT): 2 (typische) μs bij VCC = 10V, IC = 2 mA, RL= 100Ω
• ZO pakket
• CMR: 10 (typische) kV/μs
• Veiligheid en regelgevende goedkeuring
– cUL
– IEC/EN/DIN-EN 60747-5-2
• Beschikbare opties
– CTR RANGSCHIKT 0, A, B, C, EN D
Toepassingen van acpl-217-56BE
• I/O Interface voor programmeerbare controlemechanismen, computers
• Opeenvolgingscontrolemechanismen
• Systeemtoestellen, meetinstrumenten
• Signaaltransmissie tussen kringen van verschillend potentieel en impedantie
Milieu & de Uitvoerclassificaties van acpl-217-56BE
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
