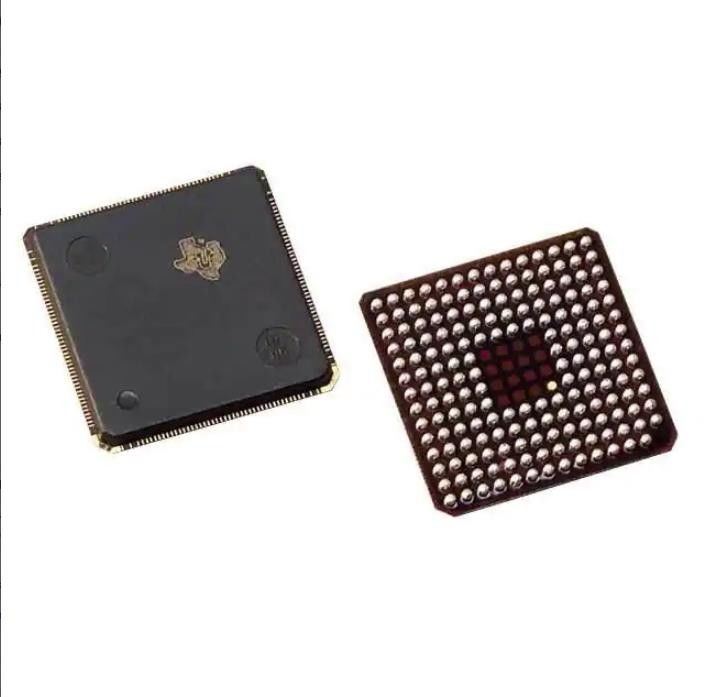

TMS320F2812ZHHS Temperatuursensor Chip MCU 32bit 256kb Flash 179bga
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320F2812ZHHS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Reeks: | Automobiel, aec-Q100, het Vaste punt van C2000™ C28x | pakket: | Buis |
|---|---|---|---|
| Productstatus: | Verouderd | Kernbewerker: | C28x |
| Kerngrootte: | enig-Kern met 32 bits | Snelheid: | 150MHz |
| Connectiviteit: | CANbus, EBI/EMI, McBSP, sc.i, SPI, UART/USART | Randapparatuur: | DMA, POR, PWM, WDT |
| Hoog licht: | TMS320F2812ZHHS,Temperatuur Sensor Chip MCU,MCU 32bit 256kb Flash 179bga |
||
Productomschrijving
TMS320F2812ZHHS Geïntegreerde schakelingen IC Mcu 32bit 256kb Flash 179bga
C28x Automotive, AEC-Q100, C2000™ C28x Fixed-Point Microcontroller IC 32-Bit Single-Core 150MHz 256KB (128K x 16) FLASH 179-BGA MicroStar (12x12)
Specificaties van TMS320F2812ZHHS
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | Automotive, AEC-Q100, C2000™ C28x vast punt |
| Pakket | Buis |
| product status | Verouderd |
| Kernprocessor | C28x |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 150MHz |
| Connectiviteit | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal I/O | 56 |
| Programma Geheugengrootte | 256KB (128K x 16) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 18K x 16 |
| Spanning - Voeding (Vcc/Vdd) | 1.81V ~ 2V |
| Gegevens Converters | A/D 16x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 179-LFBGA |
| Toestelpakket leverancier | 179-BGA MicroStar (12x12) |
| Basisproductnummer | TMS320 |
Kenmerken vanTMS320F2812ZHHS
• Krachtige statische CMOS-technologie
- 150 MHz (cyclustijd van 6,67 ns)
- Ontwerp met laag vermogen (1,8-V kern op 135 MHz, 1,9-V kern op 150 MHz, 3,3-VI/O)
• Ondersteuning voor JTAG-grensscan (1)
• Krachtige 32-bits CPU (TMS320C28x™)
- 16 x 16 en 32 x 32 MAC-bewerkingen
– 16 x 16 Dubbele MAC
- Harvard Bus-architectuur
- Atoomoperaties
- Snelle onderbrekingsreactie en verwerking
- Uniform geheugenprogrammeermodel
– 4M lineair programma-/gegevensadresbereik
– Code-efficiënt (in C/C++ en Assembly)
– TMS320F24x/LF240x processor broncode compatibel
• On-Chip geheugen
- Flash-apparaten: tot 128K x 16 Flash (vier 8K x 16 en zes 16K x 16 sectoren)
- ROM-apparaten: tot 128K x 16 ROM
- 1K x 16 OTP-ROM
– L0 en L1: 2 blokken van 4K x 16 elk Single Access RAM (SARAM)
– H0: 1 blok van 8K x 16 SARAM
– M0 en M1: 2 blokken van 1K x 16 elk SARAM
• Opstart-ROM (4K x 16)
- Met software-opstartmodi
– Standaard wiskundetabellen
• Externe interface (2812)
- Meer dan 1M x 16 totaal geheugen
– Programmeerbare wachtstatussen
- Programmeerbare stroboscooptiming voor lezen/schrijven
- Drie individuele chipselecties
• Endianness: Kleine Endian
• Klok- en systeemcontrole
- Dynamische PLL-ratiowijzigingen ondersteund
- On-Chip-oscillator
– Watchdog-timermodule
• Drie externe onderbrekingen
• Peripheral Interrupt Expansion (PIE) Blokkeer dat
Ondersteunt 45 randapparatuuronderbrekingen
• Drie 32-bits CPU-timers
• 128-bits beveiligingssleutel/slot
– Beschermt Flash/ROM/OTP en L0/L1 SARAM
– Voorkomt firmware-reverse-engineering
• Randapparatuur voor motorbesturing
– Twee Event Managers (EVA, EVB)
- Compatibel met 240xA-apparaten
• Seriële poort randapparatuur
– Seriële Perifere Interface (SPI)
- Twee seriële communicatie-interfaces (SCI's), standaard UART
– Verbeterd Controller Area Network (eCAN)
– Meerkanaals gebufferde seriële poort (McBSP)
• 12-bits ADC, 16 kanalen
– 2 x 8-kanaals ingangsmultiplexer
– Twee Sample-and-Hold
– Enkele/gelijktijdige conversies
– Snelle conversieratio: 80 ns/12,5 MSPS
• Maximaal 56 algemene I/O-pinnen (GPIO).
• Geavanceerde emulatiefuncties
- Analyse- en breekpuntfuncties
- Realtime foutopsporing via hardware
• Ontwikkelingstools inbegrepen
– ANSI C/C++ compiler/assembler/linker
– Code Composer Studio™ IDE
– DSP/BIOS™
– JTAG-scancontrollers
• Energiebesparende modi en energiebesparingen
- IDLE, STANDBY, HALT-modi ondersteund
– Schakel individuele perifere klokken uit
TOEPASSINGENvanTMS320F2812ZHHS
De TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 en TMS320C2812 apparaten, leden van de TMS320C28x™ DSP-generatie, zijn sterk geïntegreerd en leveren hoge prestaties oplossingen voor veeleisende besturingstoepassingen.De functionele blokken en de geheugenkaarten worden beschreven in Sectie 3, Functioneel overzicht.In dit document worden TMS320F2810, TMS320F2811 en TMS320F2812 afgekort als F2810, respectievelijk F2811 en F2812.F281x staat voor alle drie Flash-apparaten.TMS320C2810, TMS320C2811,en TMS320C2812 worden afgekort als respectievelijk C2810, C2811 en C2812.C281x staat voor alle drie ROM-apparaten.2810 geeft zowel F2810- als C2810-apparaten aan;2811 staat voor zowel F2811 als C2811 apparaten;en 2812 geeft zowel F2812- als C2812-apparaten aan.
Milieu- en exportclassificaties vanTMS320F2812ZHHS
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
