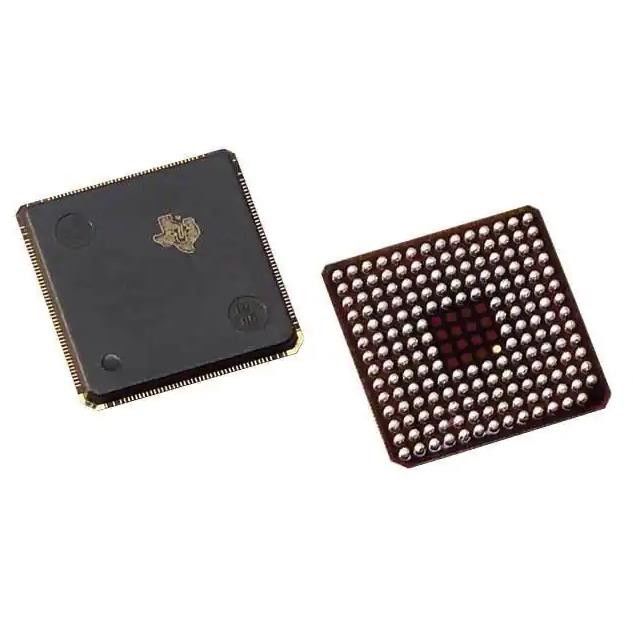

TMS320F2812ZHHA de Spaander 256KB met 32 bits 179BGA IC MCU van de temperatuursensor
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320F2812ZHHA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | Automobiel, aec-Q100, het Vaste punt van C2000™ C28x |
|---|---|---|---|
| pakket: | Dienblad | Productstatus: | Verouderd |
| Kernbewerker: | C28x | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 150MHz | Connectiviteit: | CANbus, EBI/EMI, McBSP, sc.i, SPI, UART/USART |
| Hoog licht: | TMS320F2812ZHHA,256KB MET 32 BITS 179BGA IC MCU,MCU-de Spaander van de Temperatuursensor |
||
Productomschrijving
TMS320F2812ZHHA 256kb Flits met 32 bits de van geïntegreerde schakelingen 179bga van IC Mcu
TMS320F2812ZHHA controlemechanisme256kb Flits met 32 bits de Van geïntegreerde schakelingen 179bga van IC Mcu
C28x Automobiel, aec-Q100, het Vaste punt de enig-Kern150mhz 256KB (128K x 16) FLITS met 32 bits 179-BGA MicroStar Microcontroller van C2000™ C28x van IC (12x12)
Specificaties van TMS320F2812ZHHA
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | Automobiel, aec-Q100, het Vaste punt van C2000™ C28x |
| Pakket | Dienblad |
| Productstatus | Verouderd |
| Kernbewerker | C28x |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 150MHz |
| Connectiviteit | CANbus, EBI/EMI, McBSP, sc.i, SPI, UART/USART |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal van I/O | 56 |
| De Grootte van het programmageheugen | 256KB (128K x 16) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 18K x 16 |
| Voltage - Levering (Vcc/Vdd) | 1.81V ~ 2V |
| Gegevensconvertors | A/D 16x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 179-LFBGA |
| Het Pakket van het leveranciersapparaat | 179-BGA MicroStar (12x12) |
| Het Aantal van het basisproduct | TMS320 |
Eigenschappen van TMS320F2812ZHHA
• Krachtige Statische CMOS Technologie
- 150 Mhz (Cyclusduur 6,67-NS)
- Low-Power (1.8-VCoreat135MHz,
1,9-v Kern bij I/O) Ontwerp 150 Mhz, 3,3-v
• JTAG-de Steun van het Grensaftasten
• Krachtige cpu met 32 bits (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- De Busarchitectuur van Harvard
- Atoomverrichtingen
- Onderbreek snel Reactie en Verwerking
- Verenigd Geheugen Programmeringsmodel
4M het Adresbereik van Linear Program /Data
- Code-efficiënt (in C/C++ en Assemblage)
- TMS320F24x/IF240x-Bewerker Broncodecompatibel systeem
• Op-spaandergeheugen
- Flitsapparaten: Tot 128K x Flits 16
(Vier 16 en Zes 16K 16 Sectoren van 8K x) - ROM-Apparaten: Tot 128K x 16 • ROM - ROM VAN 1KX 16 OTP
• L0 en L1: 2 blokken van 4K 16 Elke enig-Toegang RAM (SARAM)
- H0: 1Block van 8K 16 SARAM
- M0 en M1: 2 blokken van 1K 16 Elke SARAM
• Laarsrom (4Kx x 16)
- Met de Wijzen van de Softwarelaars
- Standaardwiskundelijsten
• Externe Interface (2812)
- Over 1Mx 16 Totaal Geheugen
- Programmeerbare Wachtstatussen
- Programmeerbare Lees-schrijfstroboscooptiming
- Drie Individueel Chip Selects
• Endianness: Weinig Endian
TOEPASSINGEN van TMS320F2812ZHHA
• Klok en Systeemcontrole
- Dynamische PLL-Verhouding Gesteunde Veranderingen
- Op-spaanderoscillator
- Watchdog-timermodule
• Externe drie onderbreken
• Rand onderbreek Uitbreidings (PASTEI) Blok dat Steunen 45 Rand onderbreekt
• Drie cpu-Tijdopnemers met 32 bits
• Veiligheidssleutel/Slot met 128 bits
- Beschermt Flash/ROM/OTP en L0/L1 SARAM - verhindert Ingebouwde programmatuur omgekeerd-Techniek
• De Randapparatuur van de motorcontrole
- Twee Gebeurtenismanagers (EVA, EVB)
- Compatibel systeem aan 240xA-Apparaten
• Seriële poortrandapparatuur
- Periodiek Peripheral interface (SPI)
- Twee Periodieke Communicatie Interfaces (SCls), Standaarduart
- Verbeterd Controlemechanisme Area Network (eCAN)
- Als buffer opgetreden voor Seriële poort met meerdere kanalen (McBSP)
• 12-beetje ADC, 16 Kanalen
-2x8Channel inputmultiplextelegraaf
- Sample-and-Hold twee
- Kies/Gelijktijdige Omzettingen uit
- Snelle Conversieverhouding: 80 ns/12.5 MSPS
• Tot 56 I/O Spelden Voor algemeen gebruik (van GPIO) • Geavanceerde Wedijvereigenschappen
- Analyse en Breekpuntfuncties
- De realtime zuivert via Hardware
• De ontwikkelingshulpmiddelen omvatten
- ANSI C/C++ Compiler/Assembleur/Linker
- Winde van Studio TM van de codecomponist
- DSP/BIOSTM
- JTAG-Aftastencontrolemechanismen (1)
• Low-Power Wijzen en Machtsbesparingen
- NUTTELOOS, RESERVE, Gesteunde HALTwijzen
- Maak Individuele Randklokken onbruikbaar
Milieu & de Uitvoerclassificaties van TMS320F2812ZHHA
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
