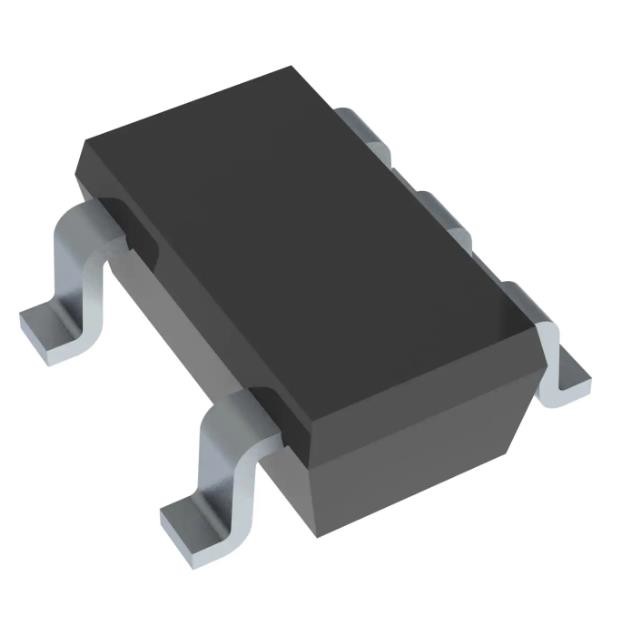

LM2735XQMF/NOPB Geïntegreerde schakelingen IC Reg Multi Config ADJ 2.1A SOT23
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM2735XQMF/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Voer op, voer/Stap - neer op |
|---|---|---|---|
| Outputconfiguratie: | Positief | Topologie: | Boost, Flyback, SEPIC |
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 2.7V | Ingevoerd voltage - (Maximum): | 5.5V |
| Hoog licht: | LM2735XQMF/NOPB,LM2735XQMF Geïntegreerde schakelingen IC,Reg Multi Config ADJ 2.1A SOT23 |
||
Productomschrijving
LM2735XQMF/NOPB Geïntegreerde schakelingen IC Reg Mult Confg Adj 2.1a Sot23
Boost, Flyback, SEPIC Schakelregelaar IC Positief Instelbaar 3V 1 Uitgang 2,1A (schakel) SC-74A, SOT-753
Specificaties van LM2735XQMF/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Step-up, step-up/step-down |
| Uitgangsconfiguratie | Positief |
| Topologie | Boost, Flyback, SEPIC |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 2,7V |
| Spanning - ingang (max.) | 5,5V |
| Spanning - Uitgang (Min/Vast) | 3V |
| Spanning - Uitgang (Max) | 24V |
| Huidige uitgang | 2.1A (Schakelaar) |
| Frequentie - Schakelen | 1,6 MHz |
| Synchrone gelijkrichter | Nee |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | SC-74A, SOT-753 |
| Toestelpakket leverancier | SOT-23-5 |
| Basisproductnummer | LM2735 |
Kenmerken vanLM2735XQMF/NOPB
• AEC-Q100 gekwalificeerd voor automobieltoepassingen:
– Apparaattemperatuurklasse 1: -40 °C tot +125 °C Omgevingsbereik
• Bereik ingangsspanning: 2,7 V tot 5,5 V
• Uitgangsspanningsbereik: 3 V tot 24 V
• 2.1-A schakelstroom over volledig temperatuurbereik
• Stroommodusregeling
• Logische hoge activeringspen
• Ultralage stand-bystroom van 80 nA bij uitschakeling
• 170 mΩ NMOS-schakelaar
• 2% nauwkeurigheid van de feedbackspanning
• Gebruiksgemak, kleine totale oplossingsgrootte
– Interne zachte start
– Interne vergoeding
– Twee schakelfrequenties
– 520 kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
- Gebruikt kleine inductoren voor opbouwmontage en chipcondensatoren
– Kleine SOT-23- en WSON-pakketten
• Maak een aangepast ontwerp met behulp van de LM2735-Q1 met de WEBENCH® Power Designer
TOEPASSINGENvanLM2735XQMF/NOPB
• Automotive Infotainment en Cluster
• Geavanceerd bestuurderassistentiesysteem (ADAS)
• Poort
• Automotive TFT LCD-bias
Milieu- en exportclassificaties vanLM2735XQMF/NOPB
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Wilt u meer details over dit product weten
