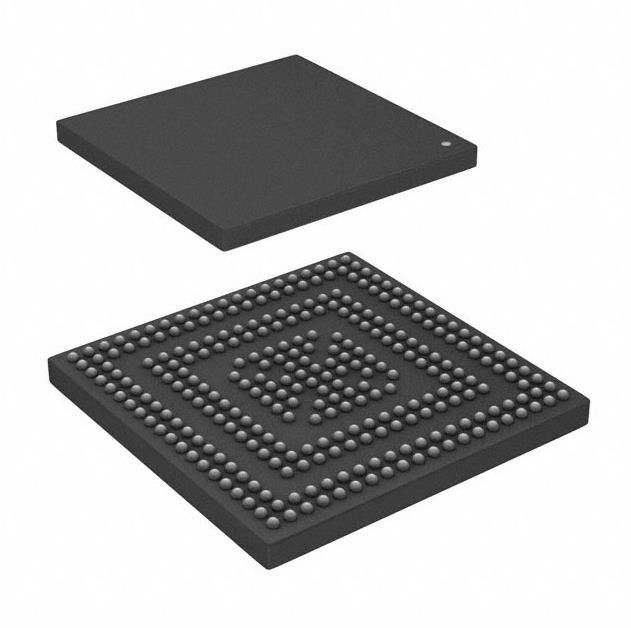

TC277TP64F200NDCKXUMA3 de Spaander IC MCU 4MB met 32 bits 292LFBGA van de temperatuursensor
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TC277TP64F200NDCKXUMA3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | TriCore™ |
|---|---|---|---|
| Kerngrootte: | tri-Kern met 32 bits | Snelheid: | 200MHz |
| Het Type van programmageheugen: | FLITS | Randapparatuur: | DMA, POR, WDT |
| Aantal van I/O: | 169 | De Grootte van het programmageheugen: | 4MB (4M x 8) |
| Hoog licht: | TC277TP64F200NDCKXUMA3,IC MCU 4MB MET 32 BITS 292LFBGA,De Spaander IC MCU van de temperatuursensor |
||
Productomschrijving
TC277TP64F200NDCKXUMA3 4mb Flits met 32 bits de van geïntegreerde schakelingen 292lfbga van IC Mcu
TriCore™aurix™ de tri-Kern200mhz 4MB (4M x 8) FLITS met 32 bits pg-lfbga-292-6 Microcontroller van IC
Specificaties van MIC5841YWM
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon Technologies |
| Reeks | AURIX™ |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Kernbewerker | TriCore™ |
| Kerngrootte | tri-Kern met 32 bits |
| Snelheid | 200MHz |
| Connectiviteit | ASC, CANbus, Ethernet, FlexRay, HSSL, I ² C, LINbus, doctorandus in de exacte wetenschappen, PSI5, QSPI, VERZOND |
| Randapparatuur | DMA, POR, WDT |
| Aantal van I/O | 169 |
| De Grootte van het programmageheugen | 4MB (4M x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 64K x 8 |
| RAM Size | 472K x 8 |
| Voltage - Levering (Vcc/Vdd) | 1.17V ~ 5.5V |
| Gegevensconvertors | A/D 60x12b SAR, sigma-Delta |
| Oscillatortype | Extern |
| Werkende Temperatuur | -40°C ~ 125°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 292-LFBGA |
| Het Pakket van het leveranciersapparaat | Pg-lfbga-292-6 |
| Het Aantal van het basisproduct | TC277TP64 |
Eigenschappen van MIC5841YWM
De TC27x-productfamilie heeft de volgende eigenschappen:
• Hoge Prestatiesmicrocontroller met drie cpu-kernen
• Twee super-scalaire TriCore met 32 bits Cpu (TC1.6P), elk die de volgende eigenschappen hebben:
– Superieure prestaties in real time
– Sterke beetje behandeling
– Volledig geïntegreerde DSP-mogelijkheden
– Vermenigvuldigen-accumuleer eenheid bekwaam om 2 MAC-verrichtingen per cyclus te ondersteunen
– Volledig in een pijpleiding vervoerde Drijvend kommaeenheid (FPU)
– tot 200 Mhz-verrichting bij volledige temperatuurwaaier
– het Kladblok RAM van tot 120 Kbytegegevens (DSPR)
– het Kladblok RAM van de tot 32 Kbyteinstructie (PSPR)
– Het Geheime voorgeheugen van de 16 Kbyteinstructie (ICACHE)
– Het Geheime voorgeheugen van 8 Kbytegegevens (DCACHE)
• Macht Efficiënte scalaire TriCore cpu (TC1.6E), hebbend de volgende eigenschappen:
– Binaire codeverenigbaarheid met TC1.6P
– tot 200 Mhz-verrichting bij volledige temperatuurwaaier
– het Kladblok RAM van tot 112 Kbytegegevens (DSPR)
– het Kladblok RAM van de tot 24 Kbyteinstructie (PSPR)
– Het Geheime voorgeheugen van de 8 Kbyteinstructie (ICACHE)
– de Gelezen Buffer van 0.125Kbyte Gegevens (DRB)
• De kernen van de Locksteppedschaduw voor één TC1.6P en voor TC1.6E
• Veelvoudig op-spaandergeheugen
– Alle ingebed NVM en SRAM zijn beschermd ECC
– tot 4 Mbyte Programmaflashgeheugen (PFLASH)
– het Flashgeheugen van tot 384 Kbytegegevens (DFLASH) bruikbaar voor EEPROM-wedijver
– 32 Kbytegeheugen (LMU)
– Boot-ROM (BROM)
• 64-kanaal DMA-Controlemechanisme met veilige gegevensoverdracht
• Verfijnd onderbreek systeem (beschermd ECC)
• De busstructuur van de hoge prestaties op-spaander
– de Dwarsbar met 64 bits verbindt (SRI) het geven van snelle parallelle toegang tussen busmeesters onderling, Cpu en geheugen
– Systeem Perifere Bus met 32 bits (SPB) voor op-spaander rand en functionele eenheden
– Één busbrug (SFI-Brug)
• Facultatieve Hardware security module (HSM) op sommige varianten
• Alarm van de de veiligheidsmonitor van de veiligheidsbeheereenheid (SMU) het behandelende
• Geheugenproefbank met ECC, Geheugeninitialisering en MBIST-functies (MTU)
• Hardware I/O Monitor (IOM) voor het controleren van digitale I/O
• Veelzijdige op-Spaander Randapparatuur
– Vier Asynchrone/Synchrone Periodieke Kanalen (ASCLIN) met hardwarelin steun (V1.3, V2.0, V2.1 en J2602) tot 50 MBaud
TOEPASSINGEN van MIC5841YWM
• LVDSM-outputstootkussens, LVDSH-inputstootkussen, hoofdwijze, CL=25pF
• Middelgrote Prestaties plus Stootkussens (MP+):
– sterke scherpe rand (MP+ss), CL=25pF
– sterke middelgrote rand (MP+sm), CL=50pF
– middelgrote rand (MP+m), CL=50pF
– zwakke rand (MP+w), CL=50pF
• Middelgrote Prestatiesstootkussens (MP):
– sterke scherpe rand (MPss), CL=25pF
– sterke middelgrote rand (MPsm), CL=50pF
• Middelgrote en Lage Prestatiesstootkussens (MP/LP), de identieke montages van de outputsterkte:
– middelgrote rand (LP/MPm), CL=50pF
– zwakke rand (MPw), CL=50pF
Milieu & de Uitvoerclassificaties van MIC5841YWM
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
