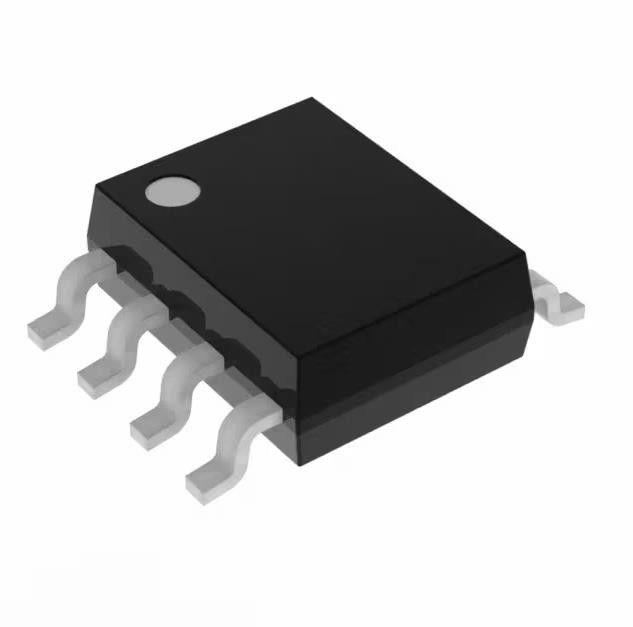

MLX91221KDC-ABR-020-SP Temperatuursensor Chip Stroomsensor P&P 8soic
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Mlx91221kdc-abr-020-SP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | massa | Productstatus: | Actief |
|---|---|---|---|
| Voor het Meten: | AC/DC | Sensortype: | Hall Effect |
| Huidig - Ontdekkend: | 20A | Aantal Kanalen: | 1 |
| Output: | Ratiometric, Voltage | Gevoeligheid: | 62.5mV/A |
Productomschrijving
MLX91221KDC-ABR-020-SP Temperatuursensor Chip Stroomsensor P&P 8soic
Stroomsensor 20A 1 kanaal Hall-effect Bidirectioneel 8-SOIC (0,154", 3,90mm breed)
Specificaties van MLX91221KDC-ABR-020-SP
| TYPE | BESCHRIJVING |
| Categorie | Sensoren, omvormers |
| Huidige sensoren | |
| Mfr | Melexis Technologies NV |
| Serie | - |
| Pakket | Massa |
| product status | Actief |
| Voor het meten | Wisselstroom/gelijkstroom |
| Sensortype | Hall-effect |
| Stroom - Sensing | 20A |
| Aantal kanalen | 1 |
| Uitgang | Ratiometrisch, Spanning |
| Gevoeligheid | 62,5 mV/A |
| Frequentie | Gelijkstroom ~ 300 kHz |
| Lineariteit | ±0,6% |
| Nauwkeurigheid | - |
| Spanning - voeding | 3.135V ~ 3.465V |
| Reactietijd | 2µs |
| Stroom - Voeding (Max) | 26mA |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Polarisatie | Bidirectioneel |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SOIC |
| Basisproductnummer | MLX91221 |
Kenmerken vanMLX91221KDC-ABR-020-SP
▪ In de fabriek getrimde AC- en DC-stroomsensor
▪ Analoge ratiometrische of vaste uitgangsspanning
▪ Combinatie van sensorelement, signaal
conditionering & isolatie in SOIC-pakket
▪ Geen applicatieprogrammering vereist
▪ Detectie op hoge snelheid
▪ DC tot 300kHz bandbreedte
▪ 2 µs reactietijd
▪ Robuust tegen externe magnetische velden
▪ Geen magnetische hysteresis
▪ Dubbele overstroomdetectie (SOIC-16)
▪ Lage ohmse verliezen door geïntegreerde geleider
▪ 1,09 mΩ SOIC-8 / 0,89 mΩ SOIC-16
▪ SOIC-8 smal lichaam en SOIC-16 breed
carrosseriepakket, voldoet aan RoHS
▪ Loodvrij bestanddeel, geschikt voor lood
vrij soldeerprofiel tot 260°C, MSL3
▪ Nominale spanningsisolatie
▪ 2,4 kVRMS voor SOIC-8
▪ 4,8 kVRMS voor SOIC-16
Toepassingen vanMLX91221KDC-ABR-020-SP
▪ AC- en DC-laders
▪ Elektrische aandrijvingen
▪ DCDC-converters
▪ Zonne-energie
▪ Voedingen
▪ Regeling vraag/belasting
Milieu- en exportclassificaties vanMLX91221KDC-ABR-020-SP
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
