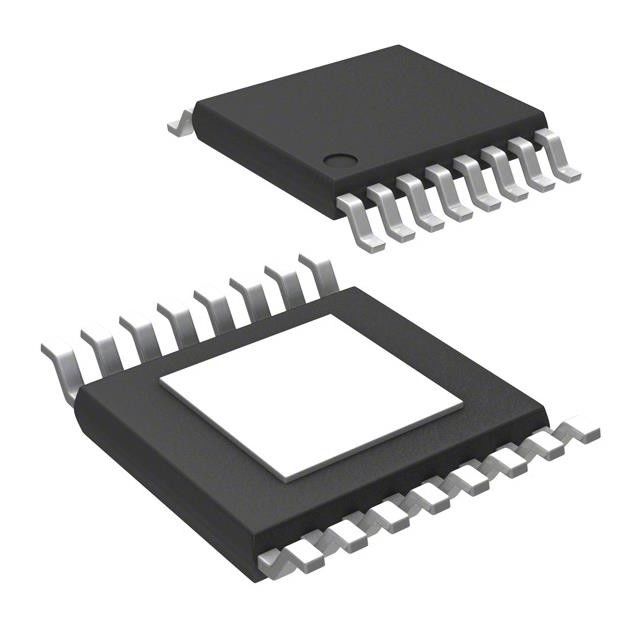

TPS2HB16BQPWPRQ1 Temperatuursensorchip Stroomschakelaar/driver 1:1 60A 16-HTSSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | TPS2HB16BQPWPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | USD |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | TPS2HB16BQPWPRQ1 | Aantal Output: | 2 |
|---|---|---|---|
| Ingevoerde verhouding -: Output: | 1:1 | Interface: | On/Off |
| Voltage - Lading: | 3V ~ 28V | Huidig - (Maximum) Output: | 60A |
| Rds (Type): | 16mOhm | Werkende temperatuur: | -40°C ~ 125°C |
Productomschrijving
TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 temperatuursensorchip
De TPS2HB16-Q1 biedt ook een zeer nauwkeurige analoge stroomdetectie die een verbeterde belasting mogelijk maakt
diagnostiek.Door belastingsstroom en apparaattemperatuur te rapporteren aan een systeem-MCU, wordt het apparaat ingeschakeld
voorspellend onderhoud en belastingsdiagnose die de levensduur van het systeem verbeteren.De TPS2HB16-Q1 is beschikbaar in een HTSSOP
pakket dat zorgt voor een kleinere PCB-voetafdruk.
Kenmerken vanTPS2HB16BQPWPRQ1
• Gekwalificeerd voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
– Apparaattemperatuurklasse 1: TA = -40°C tot 125°C omgevingstemperatuurbereik
– Apparaat HBM ESD classificatie niveau 2
– Apparaat CDM ESD-classificatieniveau C4B
– Bestand tegen 40 V loaddump
• Tweekanaals slimme high-side schakelaar met 16 mΩ RON (TJ = 25°C)
• Verbeter de betrouwbaarheid op systeemniveau door instelbare stroombegrenzing
– Stroombegrenzing instelbaar van 4,1 A tot 48,5 A en intern vastgezet op 60 A
• Robuuste geïntegreerde uitgangsbeveiliging:
– Geïntegreerde thermische beveiliging
– Beveiliging tegen kortsluiting naar massa/accu
– Beveiliging tegen omgekeerde batterijgebeurtenissen inclusief automatisch inschakelen met sperspanning
– Automatische uitschakeling bij verlies van batterij/aarde
– Geïntegreerde uitgangsklem om inductieve belastingen te demagnetiseren
– Configureerbare storingsafhandeling
• Analoge detectie-uitgang kan worden geconfigureerd om nauwkeurig te meten:
- Belastingsstroom
– Apparaat temperatuur
• Geeft storingsindicatie via SNS pin
– Detectie van open belasting en kortsluiting naar batterij
Specificaties vanTPS2HB16BQPWPRQ1
|
Product
|
TPS2HB16BQPWPRQ1
|
|
Type schakelaar
|
Algemeen doel
|
|
Aantal uitgangen
|
2
|
|
Verhouding - invoer: uitvoer
|
1:1
|
|
Uitgangsconfiguratie
|
Hoge kant
|
|
Uitgangstype
|
N-kanaal
|
|
Koppel
|
Aan uit
|
|
Spanning - Belasting
|
3V ~ 28V
|
|
Spanning - Voeding (Vcc/Vdd)
|
Niet verplicht
|
|
Stroom - Uitgang (Max)
|
60A
|
|
Rds aan (type)
|
16mOhm
|
|
Invoertype
|
-
|
|
Functies
|
-
|
|
Foutbeveiliging
|
Stroombegrenzing (instelbaar), te hoge temperatuur
|
|
Bedrijfstemperatuur
|
-40°C ~ 125°C (TA)
|
|
Montage type
|
Opbouwmontage
|
|
Toestelpakket leverancier
|
16-HTSSOP
|
|
Pakket / koffer
|
16-PowerTSSOP (0,173", 4,40 mm breed)
|
|
Basisproductnummer
|
TPS2HB16
|
Toepassingen vanTPS2HB16BQPWPRQ1
• Weergavemodule voor auto's
• ADAS-modules
• Zitcomfortmodule
• Transmissieregeleenheid
• HVAC-regelmodule
• Lichaamscontrolemodules
• LED verlichting
• 2x27W lampen
Milieu- en exportclassificaties
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH getroffen |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
