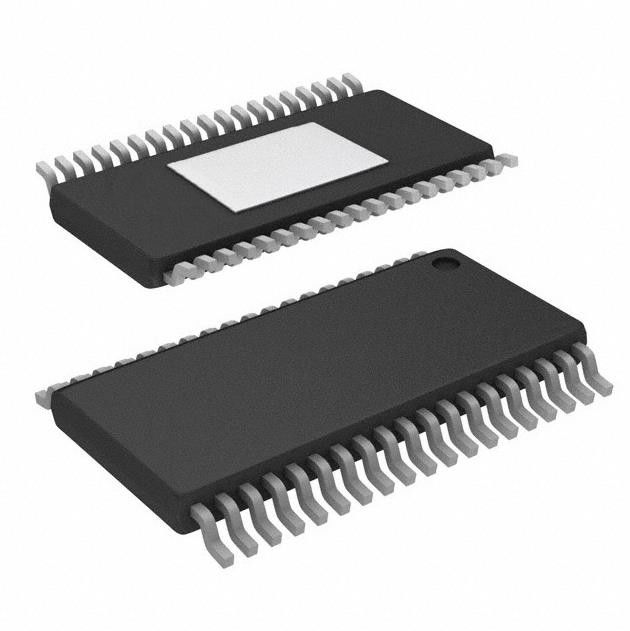

TLC6C5724QDAPRQ1 Draadloze RF-module LED-driver 24 50mA 38-HTSSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | TLC6C5724QDAPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | TLC6C5724QDAPRQ1 | Interne Schakelaar: | Nr |
|---|---|---|---|
| Aantal Output: | 24 | Voltage - Levering (Min): | 3V |
| Voltage - (Maximum) Levering: | 5.5V | Voltage - Output: | 8V |
| Huidig - Output/Kanaal: | 50mA | Frequentie: | 4MHz, 8MHz |
Productomschrijving
TLC6C5724QDAPRQ1Draadloze RF-module LED-driver 24 50mA 38-HTSSOP
Versterker IC 1-Kanaals (Mono) Klasse AB 8-SOIC
Er zijn automobieltoepassingen voor richtingaanwijzers en voor LCD-verlichting met lokale dimming.Voor deze toepassingen denken meer mensen aan multi-channel
LED-drivers met constante stroom zijn nodig.De vereiste is om dezelfde intensiteit en kleurtemperatuur van LED's te krijgen.Voor veiligheid op systeemniveau is het noodzakelijk dat de LED-drivers fouten kunnen detecteren.
Kenmerken vanTLC6C5724QDAPRQ1
• AEC-Q100 gekwalificeerd voor automobieltoepassingen
– Apparaattemperatuurklasse 1: –40°C tot 125°C,TA
• 24 Constant-Current-Sink-uitgangskanalen
– 50 mA maximale uitgangsstroom
– 8 V maximale uitgangsspanning
– 3 uitgangsgroepen: OUTRn, OUTGn, OUTBn
• Aanpassing uitgangsstroom
– 7-bit puntcorrectie voor elk kanaal
- 8-bits intensiteitsregeling voor elke groep
• Geïntegreerde PWM-grijswaardengenerator
- PWM-dimmen voor elk afzonderlijk kanaal
- Instelbare Global Grayscale-modus: 12-bits, 10-bits, 8-bits
• Bescherming en diagnostiek
- LED-open detectie, LED-korte detectie, uitvoer kortsluiting naar GND-detectie
– Detectie van korte pins naast elkaar
– Pre-thermische waarschuwing, thermische uitschakeling
– IREF-weerstand open- en korte detectie en
-Bescherming
– Negate Bit Toggle voor GCLK Error Detect en
LOD_LSD Foutcontrole register
– LOD_LSD Circuit zelftest
Specificaties vanTLC6C5724QDAPRQ1
|
Mfr
|
Texas Instrumenten
|
|
Serie
|
Automobiel, AEC-Q100
|
|
product status
|
Actief
|
| Pakket | Band & Spoel (TR) |
|
Type
|
Lineair
|
|
Topologie
|
-
|
|
Interne schakelaar(s)
|
Nee
|
|
Aantal uitgangen
|
24
|
|
Spanning - voeding (min)
|
3V
|
|
Spanning - Voeding (Max)
|
5,5V
|
|
Spanning - Uitgang
|
8V
|
|
Stroom - Uitgang / Kanaal
|
50mA
|
|
Frequentie
|
4 MHz, 8 MHz
|
|
dimmen
|
PWM
|
|
toepassingen
|
Automobiel, Tegenlicht, Verlichting
|
|
Bedrijfstemperatuur
|
-40°C ~ 125°C (TA)
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
38-PowerTSSOP (0,240", 6,10 mm breed)
|
|
Toestelpakket leverancier
|
38-HTSSOP
|
|
Basisproductnummer
|
TLC6C5724
|
bereik (−10 ̊
Milieu- en exportclassificaties
waarom avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN vanTLC6C5724QDAPRQ1
• Autocluster
• Lokaal dimscherm voor auto's
• Voorplaat voor auto's
• Automotive HVAC-bedieningspaneel
• Automotive Center Stack-display
• Auto-interieur en RGB-omgevingsverlichting
• Automotive Shift-by-Wire en versnellingspook
