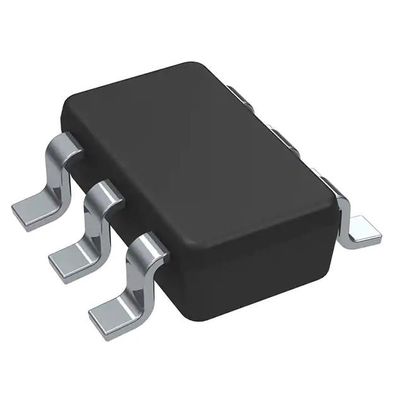

SN6505BQDBVRQ1 draadloze rf-Modulebestuurder PMIC dronkaard-23-6 1.56mA 2.25V ~ 5.5V
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | SN6505BQDBVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | SN6505BQDBVRQ1 | Huidig - Levering: | 1.56mA |
|---|---|---|---|
| Voltage - Levering: | 2.25V ~ 5.5V | Werkende temperatuur: | -40°C ~ 125°C (Ta) |
| Pakket/Geval: | Dronkaard-23-6 | Opzettend Type: | De oppervlakte zet op |
| Het Aantal van het basisproduct: | SN6505 | Reeks: | Automobiel, aec-Q100 |
Productomschrijving
SN6505BQDBVRQ1 automobieltransformatorbestuurder PMIC dronkaard-23-6 1.56mA 2.25V ~ 5.5V
1/1 Zendontvanger Volledige RS232 16-TSSOP
SN6505x-Q1 is met geringe geluidssterkte, laag-EMI balansdietransformatorbestuurder, specifiek voor kleine vormfactor wordt ontworpen, geïsoleerde voedingen. Het drijft laag-profiel, centrum-onttrokken transformatoren van 2,25 V aan de voeding van 5 V gelijkstroom. Zeer met geringe geluidssterkte en EMI wordt bereikt langs zwenkt tariefcontrole van het voltage van de outputschakelaar en door het Uitgespreide Spectrum Klokken (SSC). SN6505x-Q1 bestaat uit een oscillator door een kring wordt gevolgd van de poortaandrijving die de bijkomende outputsignalen verstrekt om groundreferenced N-channel machtsschakelaars te drijven die.
Eigenschappen van SN6505BQDBVRQ1
• Aec-Q100 (Rang 1) gekwalificeerd voor automobieltoepassingen
– Rang 1 van de apparatentemperatuur: – 40°C aan +125°C, Ta
• Functionele veiligheid-Geschikt
– Documentatie beschikbaar aan het systeemontwerp van de hulp functioneel veiligheid: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Balansbestuurder voor transformatoren
• De brede waaier van het inputvoltage: 2.25 V aan 5,5 V
• Hoge outputaandrijving: 1 A bij 5 V-levering
• Lage RON 0,25 Ω maximum bij 4,5 V-levering
• Verminderde geleide en uitgestraalde EMI
• Het uitgespreide spectrum klokken
• Opties van de precisie de interne oscillator: kHz 160 (SN6505A-Q1) en kHz 420 (SN6505B-Q1 en SN6505D-Q1)
• Synchronisatie van veelvoudige apparaten met externe klokinput
• Zwenken-tariefcontrole
• 1.7 een huidig-Grens
• Lage sluitingsstroom: <1>
• Thermische sluiting
• Klein 6-speld SOT23 (DBV) pakket
• Zachte start (SN6505A-Q1 en SN6505BQ1) wordt toegelaten om toevloedstroom en zachte start te verminderen gehandicapt (SN6505D-Q1) voor snel opstarten dat
Specificaties van SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Reeks
|
Automobiel, aec-Q100
|
|
Product
|
SN6505BQDBVRQ1
|
| Pakket | Band & Spoel (RT) |
|
Toepassingen
|
Automobiel, Transformatorbestuurder
|
|
Huidig - Levering
|
1.56mA
|
|
Voltage - Levering
|
2.25V ~ 5.5V
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (Ta)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
Dronkaard-23-6
|
|
Het Pakket van het leveranciersapparaat
|
Dronkaard-23-6
|
|
Het Aantal van het basisproduct
|
SN6505
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
wh avck-
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN van SN6505BQDBVRQ1
– Geïsoleerde voedingen voor
– Tractieomschakelaar en motorcontrole
– DC/DC-convertor
– Batterijbeheersysteem (BMS)
– Lader aan boord (OBC)
