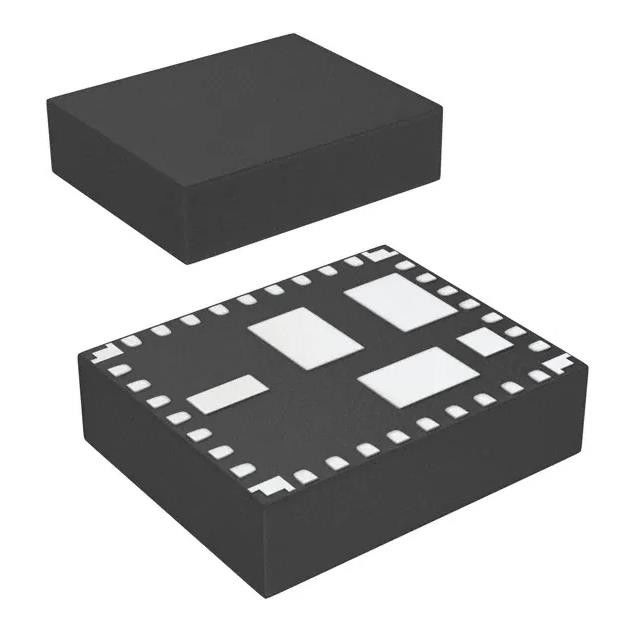

LMZ35003RKGR niet-Geïsoleerde Convertor 1 Output 2,5 ~ 15V van PoL Module gelijkstroom
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LMZ35003RKGR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Type: | Niet-geïsoleerd PoL Module | Ingevoerd voltage - (Min): | 7V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 50V | Voltage - Output 1: | 2.5 ~ 15V |
| Grootte/Afmeting: | 0,43“ L x 0,35“ W x 0,11“ H (11.0mm x 9.0mm x 2.8mm) | Het Pakket van het leveranciersapparaat: | 41-B1QFN (11x9) |
Productomschrijving
LMZ35003RKGR niet-Geïsoleerde Convertor 1 Output 2,5 ~ 15V van PoL Module gelijkstroom
Niet-geïsoleerde Convertor 1 Output 2,5 ~ 15V 2.5A 7V van PoL Module gelijkstroom gelijkstroom - 50V-Input
Eigenschappen van LMZ35003RKGR
De volledige Geïntegreerde Machtsoplossing staat toe
Kleine Voetafdruk, laag-Profielontwerp
• De brede Waaier van het Inputvoltage van 7 V aan 50 V
• Output Regelbaar van 2,5 V aan 15 V
• 65-v Schommelingsvermogen
• Efficiency tot 96%
• Regelbare Omschakelingsfrequentie
(kHz 300 aan 1 Mhz)
• Synchroniseert aan een Externe Klok
• Regelbaar langzaam-Begin
• En outputvoltage die rangschikken volgen
• Machts Goede Output
• Programmeerbare Undervoltage-Uitsluiting (UVLO)
• Outputoverstroombeveiliging
• Over Temperatuurbescherming
• Pre-Pre-bias Outputopstarten
• Werkende Temperatuurwaaier: – 40°C aan 85°C
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Voedingen - de Raad zet op
De Convertors van gelijkstroom gelijkstroom
|
|
Mfr
|
T Instrumenten
|
|
Reeks
|
EENVOUDIGE SWITCHER®
|
|
Productstatus
|
Actief
|
|
Type
|
Niet-geïsoleerd PoL Module
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
7V
|
|
Ingevoerd voltage - (Maximum)
|
50V
|
|
Voltage - Output 1
|
2.5 ~ 15V
|
|
Voltage - Output 2
|
-
|
|
Voltage - Output 3
|
-
|
|
Huidig - (Maximum) Output
|
2.5A
|
|
Toepassingen
|
(Commerciële) ITE
|
|
Eigenschappen
|
OCP, OTP, UVLO
|
|
Werkende Temperatuur
|
-40°C ~ 85°C
|
|
Efficiency
|
93%
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
41-BQFN Module
|
|
Grootte/Afmeting
|
0,43“ L x 0,35“ W x 0,11“ H (11.0mm x 9.0mm x 2.8mm)
|
|
Het Pakket van het leveranciersapparaat
|
41-B1QFN (11x9)
|
|
Controleeigenschappen
|
Laat, Actieve Hoogte toe
|
|
Het Aantal van het basisproduct
|
LMZ35003
|
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Beschrijving van LMZ35003RKGR
De LMZ35003-machtsmodule is een gemakkelijk te gebruiken geïntegreerde machtsoplossing die 2,5-a combineert
DC/DC convertor met een beschermde inductor en passives in een laag profiel, QFN-pakket. Dit totaal
de machtsoplossing staat slechts vijf externe componenten toe en elimineert de lijncompensatie
en de selectieproces van het magneticsdeel. Kleine 9 mm × 11 mm × 2,8 mm, QFN-pakket is
gemakkelijk om op een gedrukte kringsraad te solderen en staat compact een punt-van-lading ontwerp met groter toe dan 90%
efficiency en het uitstekende vermogen van de machtsdissipatie. LMZ35003 biedt de flexibiliteit en featureset van afzonderlijk een punt-van-lading ontwerp aan en is ideaal voor het aandrijven van een brede waaier van ICs en systemen. De geavanceerde verpakkingstechnologie veroorlooft zich robuust en
betrouwbare machtsoplossing compatibel met de opzettende en testende technieken van standaardqfn.
