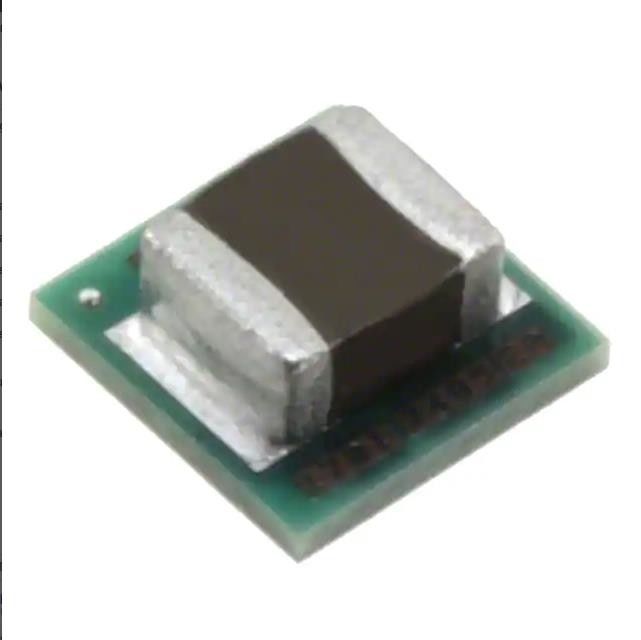

LMZ10501SILR niet-Geïsoleerde Output 0,6 ~ 3.6V 1A 2.7V van PoL Module gelijkstroom - 5.5V-Input
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LMZ10501SILR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Topologie: | Bok | Ingevoerd voltage - (Min): | 2.7V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 5.5V | Voltage - Output 1: | 0,6 ~ 3.6V |
| Grootte/Afmeting: | 0,12“ L x 0,10“ W x 0,06“ H (3.0mm x 2.6mm x 1.5mm) | Het Pakket van het leveranciersapparaat: | 8 -8-uSIP |
Productomschrijving
LMZ10501SILR niet-Geïsoleerde Output 0,6 ~ 3.6V 1A 2.7V van PoL Module gelijkstroom - 5.5V-Input
Niet-geïsoleerde Convertor 1 Output 0,6 ~ 3.6V 1A 2.7V van PoL Module gelijkstroom gelijkstroom - 5.5V-Input
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Voedingen - de Raad zet op
De Convertors van gelijkstroom gelijkstroom
|
|
Mfr
|
T I
|
|
Reeks
|
EENVOUDIGE Nano SWITCHER®
|
|
Productstatus
|
Actief
|
|
Type
|
Niet-geïsoleerd PoL Module
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
2.7V
|
|
Ingevoerd voltage - (Maximum)
|
5.5V
|
|
Voltage - Output 1
|
0,6 ~ 3.6V
|
|
Voltage - Output 2
|
-
|
|
Voltage - Output 3
|
-
|
|
Voltage - Output 4
|
-
|
|
Huidig - (Maximum) Output
|
1A
|
|
Toepassingen
|
(Commerciële) ITE
|
|
Eigenschappen
|
OCP, OTP, UVLO
|
|
Werkende Temperatuur
|
-40°C ~ 125°C
|
|
Efficiency
|
95%
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
8-LDFN Blootgesteld Stootkussen, Module
|
|
Grootte/Afmeting
|
0,12“ L x 0,10“ W x 0,06“ H (3.0mm x 2.6mm x 1.5mm)
|
|
Het Pakket van het leveranciersapparaat
|
8 -8-uSIP
|
|
Controleeigenschappen
|
Laat, Actieve Hoogte toe
|
|
Het Aantal van het basisproduct
|
LMZ10501
|
Eigenschappen van LMZ10501SILR
• Outputstroom tot 1 A
• Waaier 2,7 V van het inputvoltage aan 5,5 V
• Waaier 0,6 V van het outputvoltage aan 3,6 V
• Efficiency tot 95%
• Geïntegreerde Inductor
• 8-speld microSiP Voetafdruk
• – 40°C aan 125°C-de Waaier van de Verbindingstemperatuur
• Regelbaar Outputvoltage
• 2-Mhz Vaste PWM-Omschakelingsfrequentie
• Geïntegreerde Compensatie
• Zachte startfunctie
• Huidige Grensbescherming
• Thermische Sluitingsbescherming
• Het inputvoltage UVLO voor macht-omhoog, macht-verslaat, en Brownout Voorwaarden
• Slechts 5 Externe Componenten — Weerstandsverdeler en 3 Ceramische Condensatoren
• Kleine Oplossingsgrootte
• De lage Rimpeling van het Outputvoltage
• Gemakkelijke Componentenselectie en Eenvoudige PCB-Lay-out
• Het hoge rendement vermindert de Generatie van de Systeemhitte
• Creeer een Douaneontwerp Gebruikend LMZ10501 met de WEBENCH® Machtsontwerper
Toepassingen van LMZ10501SILR
• Punt van Ladingsomzettingen van Sporen 3,3-v en 5-v
• Ruimte Beperkte Toepassingen
• De lage Toepassingen van het Outputlawaai
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
