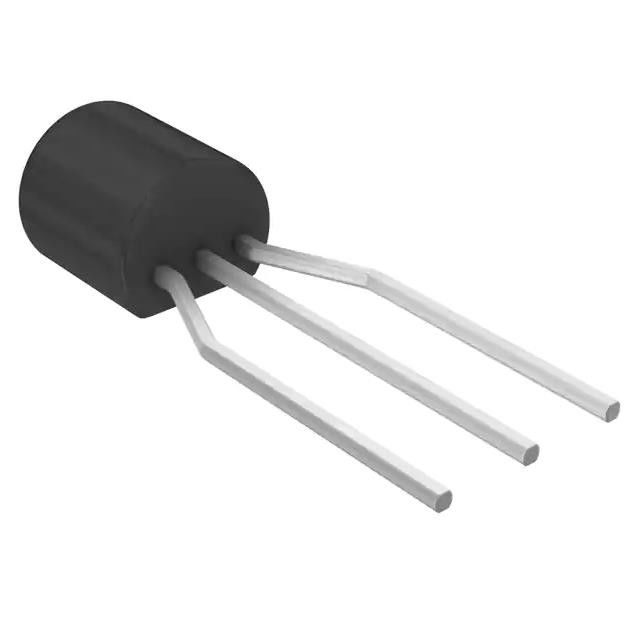

LM335AZT Temperatuursensorchip SENSOR ANALOOG -40C-100C TO92-3
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LM335AZT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | USD |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| Sensortype: | Analoog, lokaal | Het ontdekken Lokale Temperatuur -: | -40°C ~ 100°C |
|---|---|---|---|
| Resolutie: | 10mV/°K | Hoogste nauwkeurigheid - (het Laagst): | ±3°C (±5°C) |
| Beproevingsomstandigheid: | 25°C (- 40°C ~ 100°C) | Werkende temperatuur: | -40°C ~ 100°C |
Productomschrijving
LM335AZT Temperatuursensorchip SENSOR ANALOOG -40C-100C TO92-3
Kenmerken van LM335AZT
■ Direct gekalibreerd in °K
■ Initiële nauwkeurigheid van 1°C
■ Werkt van 450 µA tot 5 mA
■ Minder dan 1Ω dynamische impedantie
Beschrijvingvan LM335AZT
De LM135, LM235, LM335 zijn nauwkeurige temperatuursensoren die eenvoudig kunnen worden gekalibreerd.Ze werken als een zener met 2 aansluitingen en de doorslagspanning is recht evenredig met de absolute temperatuur bij 10 mV/°K.
Het circuit heeft een dynamische impedantie van minder dan 1Ω en werkt binnen een stroombereik van 450 µA tot 5 mA zonder wijziging van de eigenschappen.
Gekalibreerd bij +25°C, hebben de LM135, LM235 en LM335 een typische fout van minder dan 1°C over een temperatuurbereik van 100°C.In tegenstelling tot andere sensoren hebben de LM135, LM235, LM335 een lineaire uitgang.
Specificaties van LM335AZT
|
Mfr
|
ST Micro-elektronica
|
|
Serie
|
-
|
|
product status
|
Actief
|
|
Sensortype
|
Analoog, lokaal
|
|
Waarnemende temperatuur - Lokaal
|
-40°C ~ 100°C
|
|
Temperatuur waarnemen - op afstand
|
-
|
|
Uitgangstype
|
Analoge spanning
|
|
Spanning - voeding
|
-
|
|
Oplossing
|
10mV/°K
|
|
Functies
|
-
|
|
Nauwkeurigheid - Hoogste (Laagste)
|
±3°C (±5°C)
|
|
Test conditie
|
25°C (-40°C ~ 100°C)
|
|
Bedrijfstemperatuur
|
-40°C ~ 100°C
|
|
Montage type
|
Door Gat
|
|
Pakket / koffer
|
TO-226-3, TO-92-3 (TO-226AA) gevormde kabels
|
|
Toestelpakket leverancier
|
TO-92-3
|
|
Basisproductnummer
|
LM335
|
Toepassingsinformatie van LM335AZT
Er is een eenvoudige methode om het apparaat te kalibreren voor hogere nauwkeurigheden
De enkelpuntskalibratie werkt omdat de uitvoer van de LM135, LM235, LM335 evenredig is met de absolute temperatuur, waarbij de geëxtrapoleerde uitvoer van de sensor naar 0V gaat bij 0°K (-273,15°C).Fouten in uitgangsspanning versus temperatuur zijn slechts helling.Dus een kalibratie van de helling bij één temperatuur corrigeert fouten bij alle temperaturen.
De circuitoutput (al dan niet gekalibreerd) wordt gegeven door de vergelijking:
VOT + VOTO x waarbij T de onbekende temperatuur is en To de referentietemperatuur (in °K).
Nominaal wordt de output gekalibreerd op 10mV/°K.
Er moeten voorzorgsmaatregelen worden genomen om een goede detectienauwkeurigheid te garanderen.Zoals bij alle temperatuursensoren, kan zelfverhitting de nauwkeurigheid verminderen.De LM135, LM235 en LM335 moeten werken met een lage stroomsterkte, maar voldoende om de sensor en het kalibratiecircuit naar hun maximale bedrijfstemperatuur te sturen
Als de sensor wordt gebruikt in een omgeving waar de thermische weerstand constant is, kunnen de fouten als gevolg van zelfopwarming extern worden gekalibreerd.Dit is mogelijk als het circuit is voorgespannen met een temperatuurstabiele stroom.De verwarming is dan evenredig met de Zener-spanning en dus de temperatuur.Op deze manier is de fout als gevolg van zelfverhitting evenredig met de absolute temperatuur als schaalfactorfouten.
