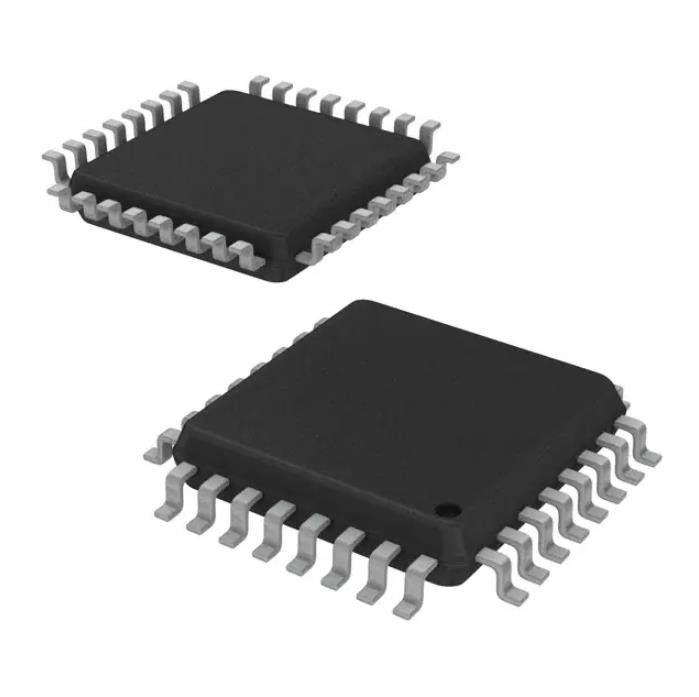

S9S08RN32W1MLCR Microcontroller IC MCU 8BIT 32KB FLASH 32LQFP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | S9S08RN32W1MLCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Reeks: | S08 | pakket: | Band & Spoel (RT) |
|---|---|---|---|
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
| Kernbewerker: | S08 | Kerngrootte: | met 8 bits |
| Snelheid: | 20MHz | Connectiviteit: | I ² C, LINbus, SPI, UART/USART |
| Hoog licht: | S9S08RN32W1MLCR,Microcontroller IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Productomschrijving
S9S08RN32W1MLCR Stroomdetectieweerstanden Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Microcontroller IC 8-Bit 20MHz 32KB (32K x 8) FLASH 32-LQFP (7x7)
Specificaties vanS9S08RN32W1MLCR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | NXP VS Inc. |
| Serie | S08 |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | S08 |
| Kerngrootte | 8-bits |
| Snelheid | 20 MHz |
| Connectiviteit | I²C, LINbus, SPI, UART/USART |
| Randapparatuur | LVD, POR, PWM, WDT |
| Aantal I/O | 26 |
| Programma Geheugengrootte | 32KB (32K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 256 x 8 |
| RAM-grootte | 4K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2,7V ~ 5,5V |
| Gegevens Converters | A/D 16x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 32-LQFP |
| Toestelpakket leverancier | 32-LQFP (7x7) |
| Basisproductnummer | S9S08 |
Kenmerken vanS9S08RN32W1MLCR
• 8-bits S08 centrale processoreenheid (CPU)
– Tot 20 MHz bus bij 2,7 V tot 5,5 V over een temperatuurbereik van -40 °C tot 125 °C
– Ondersteunt tot 40 interrupt/reset-bronnen
- Ondersteuning van geneste interrupts op maximaal vier niveaus
– On-chip geheugen
– Tot 60 KB flash lezen/programmeren/wissen over volledige bedrijfsspanning en temperatuur
– Tot 256 byte EEPROM met ECC;wissector van 2 bytes;EEPROM programma en wissen tijdens het uitvoeren van code van flash
– Tot 4096 bytes willekeurig toegankelijk geheugen (RAM)
- Flash- en RAM-toegangsbeveiliging
• Energiebesparende modi
– Een energiezuinige stopmodus;wachtmodus met verminderd vermogen
- Perifere klok inschakelen register kan klokken naar ongebruikte modules uitschakelen, waardoor stromen worden verminderd;laat klokken toe
ingeschakeld blijven voor specifieke randapparatuur in de stop3-modus
• Klokken
– Oscillator (XOSC) - lusgestuurde Pierce-oscillator;kristallen of keramische resonator
- Interne klokbron (ICS) - met een frequentievergrendelde lus (FLL) die wordt bestuurd door intern of extern
referentie;precisietrimming van interne referentie waardoor 1% afwijking mogelijk is over het temperatuurbereik van 0 °C tot 70 °C en -40 °C tot 85 °C, 1,5% afwijking over het temperatuurbereik van -40 °C tot 105 °C en 2% afwijking over een temperatuurbereik van -40 °C tot 125 °C;tot 20 MHz
• Systeem beveiliging
– Watchdog met onafhankelijke klokbron
– Laagspanningsdetectie met reset of onderbreking;selecteerbare reispunten
– Illegale opcode-detectie met reset
– Illegale adresdetectie met reset
toepassingen vanS9S08RN32W1MLCR
Onderdeelnummers voor de chip hebben velden die het specifieke onderdeel identificeren.U kunt de waarden van deze velden gebruiken om te bepalen welk specifiek onderdeel u heeft ontvangen.
Milieu- en exportclassificaties vanS9S08RN32W1MLCR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.31.0001 |
