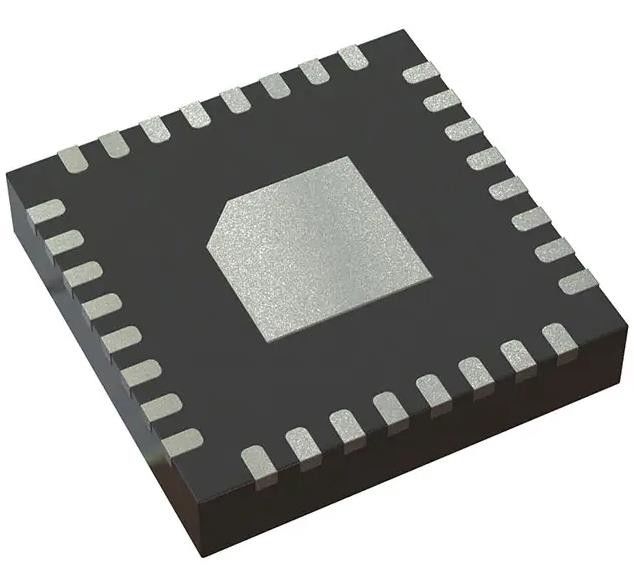

CC1125RHBR IC RF TxRx + MCU Algemeen ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CC1125RHBR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| De Familie/de Norm van rf: | Algemeen ISM < 1GHz | Modulatie: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
|---|---|---|---|
| Frequentie: | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz | Gegevensvermogen (max): | 200kbps |
| Vermogen - Uitgang: | 16dBm | Gevoeligheid: | -129 dBm |
| Geheugengrootte: | 4kB ROM, 256B RAM | Spanning - Voeding: | 2V ~ 3,6V |
Productomschrijving
CC1125RHBR IC RF TxRx + MCU Algemeen ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Specificaties vanCC1125RHBR
| TYPE | Beschrijving |
| Categorie | RF en draadloos |
| RF-transceiver-IC's | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | TxRx + MCU |
| RF-familie/norm | Algemene ISM < 1 GHz |
| Protocol | - |
| Modulatie | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| Frequentie | 164 MHz ~ 192 MHz, 274 MHz ~ 320 MHz, 410 MHz ~ 480 MHz, 820 MHz ~ 960 MHz |
| Gegevensvermogen (max) | 200kbps |
| Vermogen - Uitgang | 16 dBm |
| Gevoeligheid | -129 dBm |
| Geheugengrootte | 4kB ROM, 256B RAM |
| Seriële interfaces | SPI |
| GPIO | 4 |
| Spanning - Voeding | 2V ~ 3,6V |
| Stroom - Ontvangend | 17mA ~ 27mA |
| Stroom - Transmissie | 26 mA ~ 56 mA |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 32-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 32 VQFN (5x5) |
| Basisproductnummer | CC1125 |
Kenmerken van CC1125RHBR
* High-Performance, Single-Chip Transceiver
- Selectiviteit van aangrenzende kanalen: 67 dB bij 6,25 kHz Offset
- Blockerende prestaties: 1 04 dB bij 10 MHz
- Uitstekende ontvangersgevoeligheid
- 129 dBm bij 300 bps
- 123 dBm bij 1,2 kbps
- 110 dBm bij 50 kbps
- Zeer laag fase geluid: -115 dBc/Hz bij 10 kHz Offset
* Geschikt voor systemen gericht op ETSICategorie 1
* Afzonderlijke 128-byte RX en TX FIFO's
* Ondersteuning voor naadloze integratie met het CC1190Device voor verhoogd bereik Biedt tot 3-dBmverbetering van de gevoeligheid en tot +27-dBmOutput Power
* Hoge spectrale efficiëntie (9,6 kbps in 12,5 kHz-kanaal in overeenstemming met FCC NarrowbandMandate)
Toepassingen van CC1125RHBR
• Sociale alarmen
• IEEE 802.15.4g-systemen
• Straatband-draadloze systemen met ultra-laag vermogen
• Huis- en gebouwsautomatisering met een kanaalafstand tot 4 kHz
• Draadloze alarmsystemen en beveiligingssystemen
• 169-, 315-, 433-, 868-, 915-, 920-, 950-MHz
• Industrial Monitoring and Control ISM/SRD-bandsystemen
• Draadloze gezondheidszorgtoepassingen
• Draadloze meting en draadloze slimme netwerken (AMR en AMI)
• Draadloze sensornetwerken en actieve RFID
• particuliere mobiele radio's
Milieuclassificaties en exportclassificaties vanCC1125RHBR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 5A991B |
| HTSUS | 8542.39.0001 |
